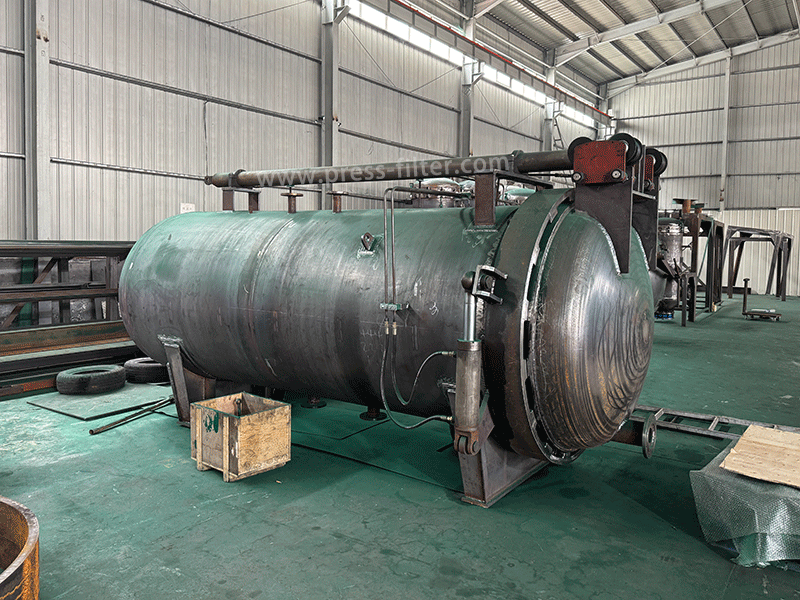

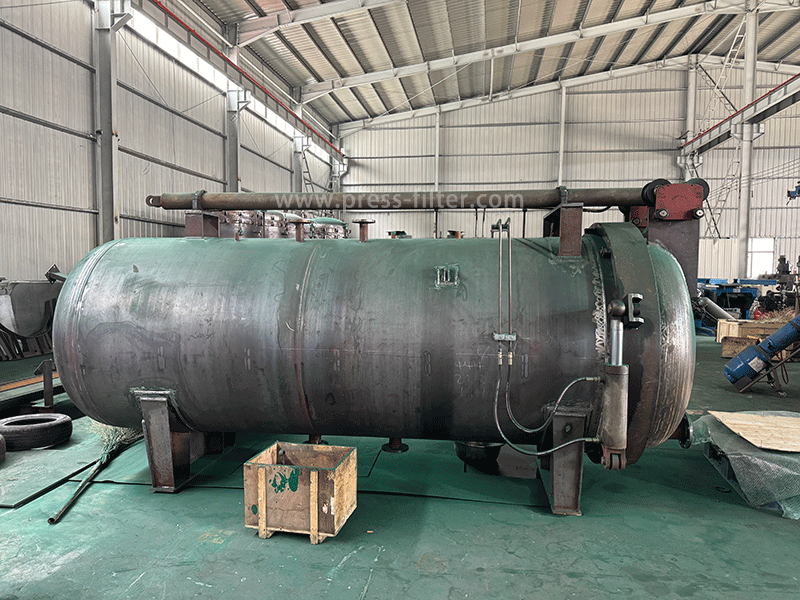

Что такое горизонтальный листовой фильтр?
Горизонтальный пленочный фильтр под давлением (HPLF) предназначен для автоматизации с помощью ПЛК и использует принцип перепада давления для удержания твердых примесей на фильтрующей сетке. После фильтрации фильтрат поступает в трубу для отвода жидкости и вытекает, завершая процесс разделения твердых частиц и жидкости. Горизонтальный листовой фильтр под давлением (HPLF) предназначен для автоматизации с помощью ПЛК и использует перепад давления для удержания твердых примесей на фильтрующей сетке. После фильтрации фильтрат поступает в трубу для отвода жидкости и вытекает, завершая процесс разделения твердых частиц и жидкости.
Как и в случае с вертикальным пластинчатым фильтром под давлением (VPLF), пластины изготовлены из нержавеющей стали марки SS304 или SS316, которая отличается прочностью и обладает хорошими антикоррозионными и антиржавными свойствами.
Система HPLF представляет собой полностью герметичную систему фильтрации и слива, исключающую утечку воды и не наносящую ущерба окружающей среде. Вибрационное удаление шлака снижает трудоемкость; фильтрующие элементы системы HPLF автоматически извлекаются для облегчения наблюдения и удаления шлака, а система отображения давления использует гидравлическое управление для обеспечения автоматизированной работы.
Принцип работы горизонтального пластинчатого фильтра
Фильтруемая жидкость поступает в герметичный горизонтальный фильтрующий корпус с помощью подающего насоса. Под действием давления, создаваемого насосом, жидкость течет к фильтрующим пластинам и проходит через сетку или слой предварительного покрытия на их поверхности.

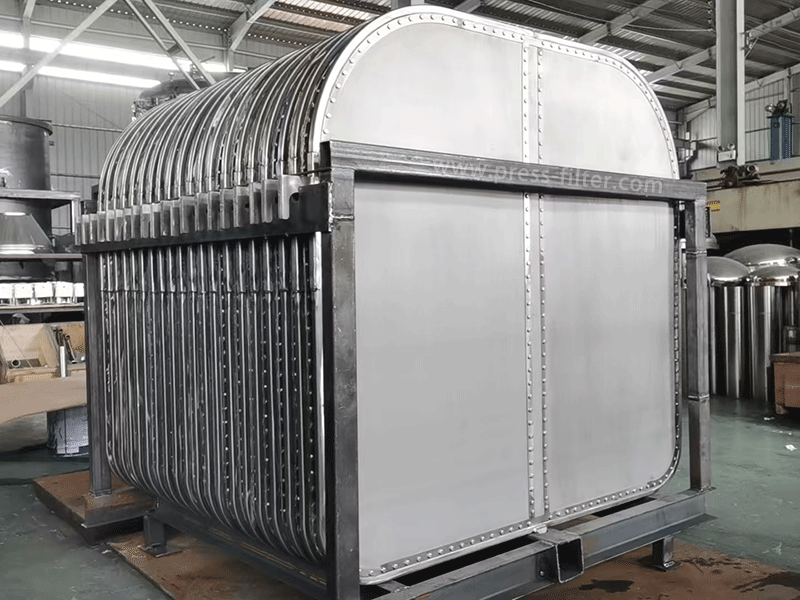

Твердые частицы, содержащиеся в жидкости, задерживаются на поверхности пластин, постепенно образуя фильтрационный осадок; осветлённый фильтрат поступает во внутренние каналы пластин, собирается в коллекторе фильтрата и, наконец, сбрасывается через выпускное отверстие для фильтрата.
По мере прохождения фильтрации на фильтрующих сетках накапливается всё больше твёрдых примесей, что приводит к утолщению фильтрационного осадка; это вызывает увеличение сопротивления фильтрации и повышение внутреннего давления в резервуаре. Как только давление достигает определенного уровня, возникает необходимость в сбросе остатка: подача фильтруемой жидкости прекращается, и через переливную трубу в резервуар подается сжатый воздух, чтобы вытолкнуть оставшуюся жидкость в другой резервуар и высушить фильтрационный осадок. После отключения сжатого воздуха и сброса давления в резервуаре для устранения внутреннего давления ручку поворотного механизма поворачивают, чтобы открыть крышку резервуара; затем извлекают фильтрующий узел, после чего включают вибратор, чтобы встряхнуть фильтрующие листы и сбить фильтрационный осадок с сеток.
В отличие от вертикальных листовых фильтров, горизонтальные листовые фильтры требуют очистки после каждого цикла фильтрации.
Параметры горизонтального листового фильтра
| Модель | Площадь фильтрации м2 | Диаметр цилиндра (мм) | Рабочее давление Мпа | Рабочая температура ℃ | Смазка | Смола | Напитки |
|---|---|---|---|---|---|---|---|
| XY-W-5 | 5 | Ø900 Ø1200 Ø1400 Ø1500 Ø1600 Ø1700 Ø1800 Ø2000 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
| XY-W-10 | 10 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-15 | 15 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-20 | 20 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-25 | 25 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-30 | 30 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-35 | 35 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-40 | 40 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-45 | 45 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-50 | 50 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-60 | 60 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-70 | 70 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-80 | 80 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-90 | 90 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-100 | 100 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-120 | 120 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-140 | 140 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-160 | 160 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-180 | 180 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-200 | 200 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
Области применения
- Масла и жиры: сырое масло, отбеливающая глина, гидрогенизированное масло, зимнее масло, стеарин, жирные кислоты и т. д.
- Пищевые ингредиенты: желатин, уксус, крахмал, сахарный сироп, подслащенная вода и т. д.
- Минералы: угольная мелочь, угольный шлак и т. п.
- Нефтехимическая продукция: дизельное топливо, смазочное масло, парафин, минеральное масло, каустическая сода, продукты переработки серы и т. д.
Вертикальные листовые фильтры под давлением или горизонтальные листовые фильтры под давлением?
Различия в конфигурации оборудования
Фильтрационный резервуар вертикального листового фильтра установлен вертикально, а внутри него — несколько фильтрующих листов, расположенных вертикально рядом друг с другом.
Корпус горизонтального пластинчатого фильтра расположен горизонтально; фильтрующие пластины, как правило, располагаются в горизонтальном или осевом направлении, что приводит к увеличению общей длины.
Различия в требованиях к площади
Вертикальные пластинчатые фильтры устанавливаются вертикально; они занимают мало места, но имеют большую высоту, поэтому в помещении должна быть достаточная высота потолка.
Горизонтальные пластинчатые фильтры имеют компактную конструкцию, но занимают больше площади.
Поэтому, если на объекте ограничено пространство — в частности, площадь пола — вертикальную установку, как правило, проще разместить.
Различия в методах технического обслуживания
В вертикальных устройствах, как правило, для осмотра, очистки или замены внутренних фильтрующих элементов требуется открыть верхнюю крышку.
В горизонтальных установках, как правило, требуется открыть большую торцевую крышку, что позволяет осмотреть фильтрующие пластины или извлечь их вдоль оси оборудования.
Следовательно, если фильтрующие элементы требуют частого извлечения и очистки, в некоторых случаях горизонтальная конфигурация может оказаться более удобной.
