Как отрегулировать переключатель плит фильтр-пресса?

Как отрегулировать переключатель плит фильтр-пресса

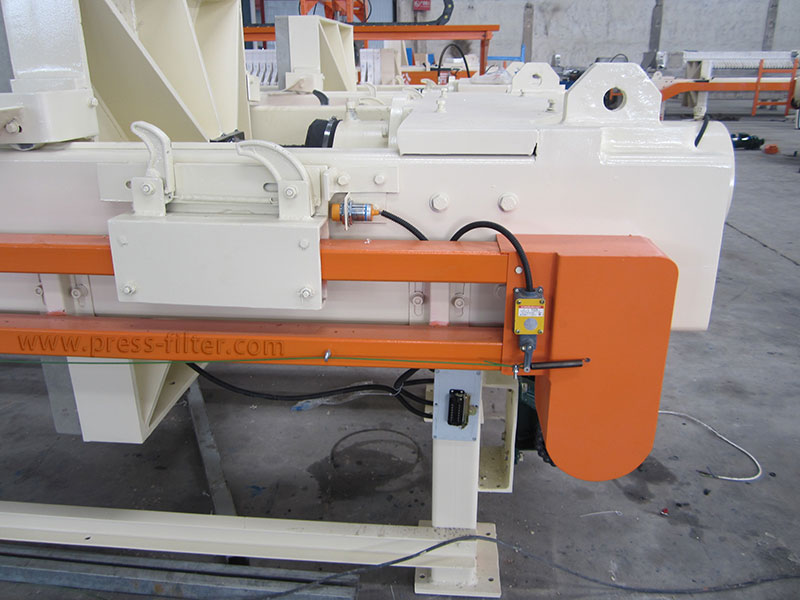

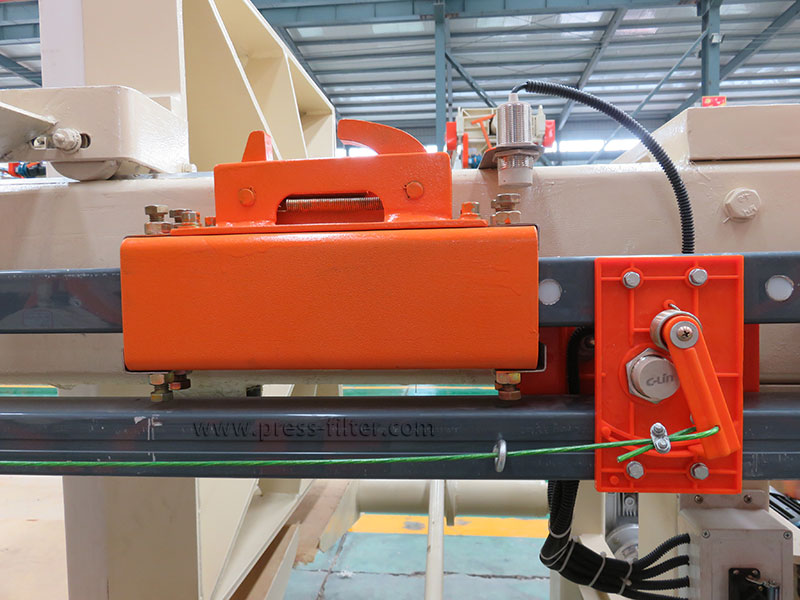

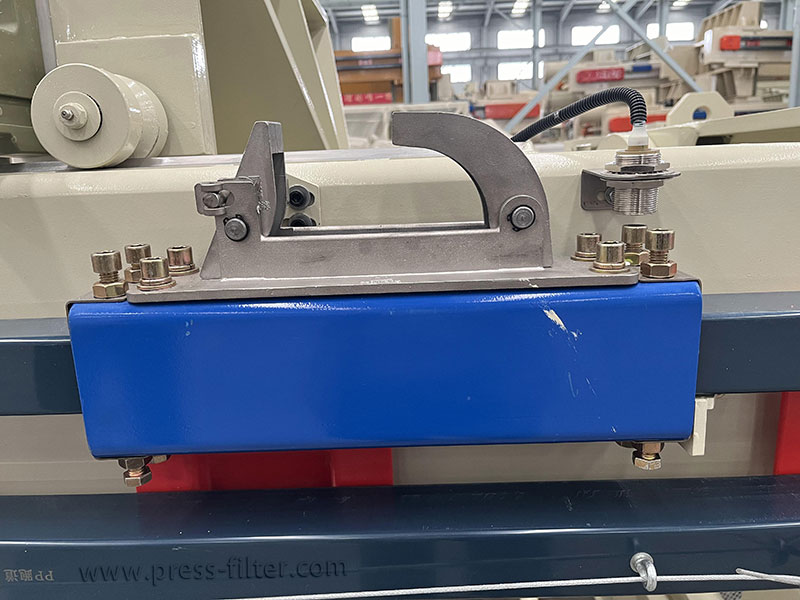

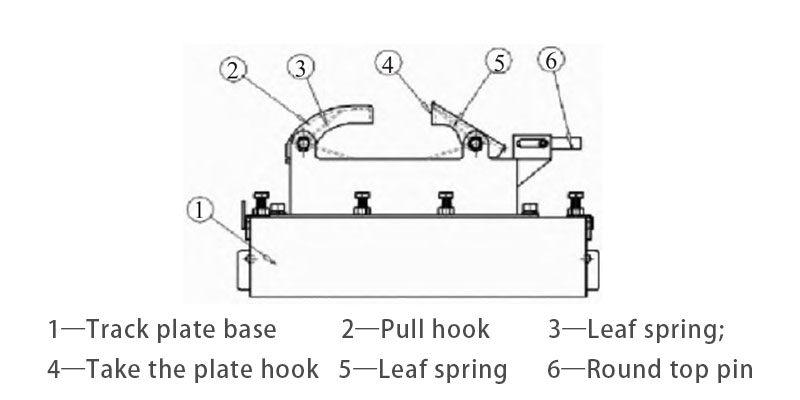

Сдвигатель пластин также называют устройством для вытягивания пластин. Он является незаменимым и важным компонентом фильтр-пресса и состоит в основном из гидравлического мотора, манипулятора, передаточного механизма и подвесного устройства. Сдвигатель пластин устанавливается на направляющие с обеих сторон главной балки фильтр-пресса и используется для постепенного раздвигания фильтровальной плиты и удаления фильтровального кека в середине фильтровальной плиты. Это позволяет повысить эффективность оборудования и снизить трудозатраты.

Принцип работы автоматического перекладывателя плит

Принцип работы устройства тяговой пластины заключается в том, что поршень гидравлического насоса приводит в движение устройство тяговой пластины для выполнения затягивающих действий под давлением масляного цилиндра. В результате затягивания упорная пластина сжимается, а сама она остается неподвижной, тем самым оказывая эффект сжатия материала грязи и эффективно сжимая фильтрующую ткань.

Методы регулировки пластинчатого сдвигателя фильтр-пресса

• Проверьте источник питания пластинчатого переключателя, например, двигатель или электропривод, чтобы убедиться, что он работает правильно и обеспечивает достаточную мощность.
• Проверьте подшипники колес и систему передачи пластинчатого переключателя, чтобы убедиться, что они не имеют чрезмерного трения или сопротивления. Чистка и смазка этих деталей может улучшить качество езды.
• Проверьте состояние фильтрующего материала. Если фильтрующий материал слишком засорен или поврежден, это приведет к увеличению сопротивления тележки, и фильтрующий материал необходимо очистить или заменить.
• Проверьте систему подачи жидкости, чтобы убедиться, что поток жидкости достаточен и беспрепятственен. Фильтр-пресс должен работать с жидкостью во время работы. Если поток жидкости недостаточен, это повлияет на скорость перемещения пластин.
• Проверьте конструкцию и детали съемника пластин, чтобы убедиться, что они не повреждены и не ослаблены. Если это так, все проблемные детали необходимо своевременно отремонтировать или заменить.
• Скорость перемещения плит может быть достигнута путем регулировки частотного преобразователя в шкафу управления фильтр-пресса. Обычная частота перемещения пластин составляет 34-36, но она также должна быть отрегулирована на соответствующее значение в соответствии с продуктом фильтр-пресса.

Общие неисправности и решения для пластинчатых фильтров-перевертышей

Пластинчатый переключатель не двигается

Если система обнаружения смещения подвижной плиты фильтр-пресса не работает должным образом или имеется большая ошибка в положении установки датчика, она не сможет определить, что плита фильтра находится на месте, в результате чего сдвигатель плиты не будет двигаться; обрыв цепи в управляющем электромагнитном клапане также приведет к тому, что сдвигатель не будет двигаться;

Метод лечения: Если устройство обнаружения положения вышло из строя, своевременно замените его и отрегулируйте его положение соответствующим образом; проведите всестороннюю проверку цепи управления электромагнитным клапаном и своевременно устраните ее, если обнаружен обрыв цепи.

Реверсивное движение не предусмотрено

Обратное движение осуществляется за счет обнаружения давления. Если установка между съемником пластин и гусеницей слишком тугая, это приведет к чрезмерному давлению. Как только давление превысит заданную величину, автомобиль начнет движение задним ходом.

Метод лечения: Своевременно ослабляйте крепежные винты, чтобы обеспечить оптимальное усилие прижима между съемником пластин и направляющей.

Тележка не синхронизирована

Если во время работы цепь ослабнет и не будет вовремя подтянута, это приведет к тому, что после некоторого времени работы переключатель с фильтрующей пластиной будет накапливать звенья цепи, что приведет к ресинхронизации.

Метод лечения: Используйте деревянные бруски для амортизации цепи в соответствии с положением измерительной звездочки головки машины.

Сломанные крепежные болты

В процессе разгрузки плиты тележка для вытягивания плиты создает ударную силу. Если сила удара слишком велика и часто воздействует на болты, это приведет к усталостному разрушению болтов.

Метод лечения: Замените новые болты, отрегулируйте процесс работы пластинчатого переместителя и надлежащим образом останавливайте переместитель при разгрузке, чтобы уменьшить силу удара и продлить срок службы болтов.
