Методы открытия фильтровальных пластин в фильтр-прессах

Способ открытия фильтровальных плит в фильтр-прессе в основном зависит от типа и степени автоматизации фильтр-пресса. Ниже приведены некоторые распространенные методы открытия фильтровальных плит.

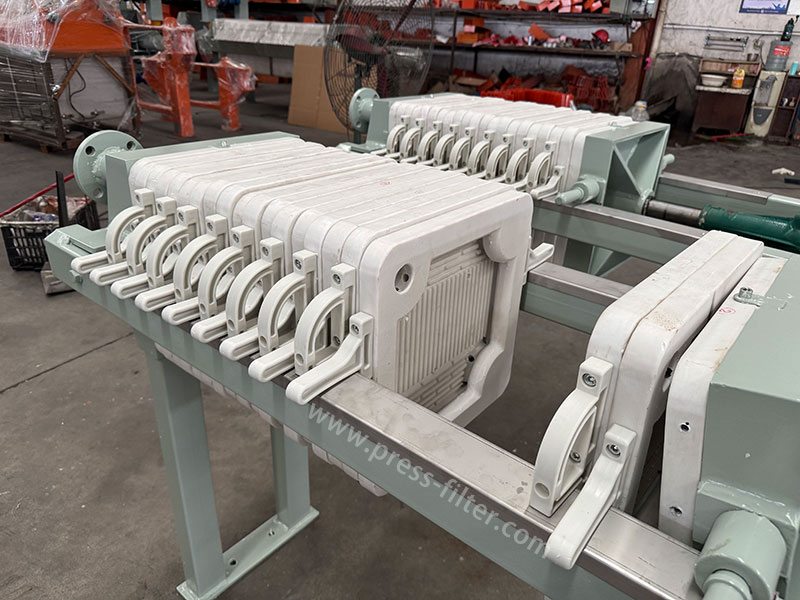

Ручное вытягивание пластин

Принцип работы

Метод ручного отвода плит основан на ручном управлении для поочередного отвода фильтрующих плит для завершения процесса разгрузки. В пластинчато-рамном фильтр-прессе используется ручной метод открытия фильтровальных плит. После завершения процесса фильтрации прижимной механизм (гидравлический цилиндр) фильтр-пресса разжимается, и сила давления между фильтровальными плитами снимается. В этот момент оператор раздвигает фильтровальные плиты по направляющим, позволяя фильтровальной лепешке, зажатой между плитами, под действием силы тяжести естественным образом упасть в приемное устройство или конвейерную систему внизу. Весь процесс раздвигания и выгрузки пластин полностью контролируется вручную и не предполагает использования электрического управления или автоматических приводных устройств.

Преимущества:

Простая структура оборудования и низкая стоимость.
Простое обслуживание, не зависящее от автоматизированных систем.
Низкий процент отказов и интуитивно понятное управление.

Недостатки:

Высокая трудоемкость и низкая эффективность;
Длительное время разгрузки при большом количестве фильтрующих пластин.
Невозможность выполнения требований к высокочастотной или непрерывной работе.
Существуют определенные риски безопасности, которые требуют соблюдения рабочих процедур.

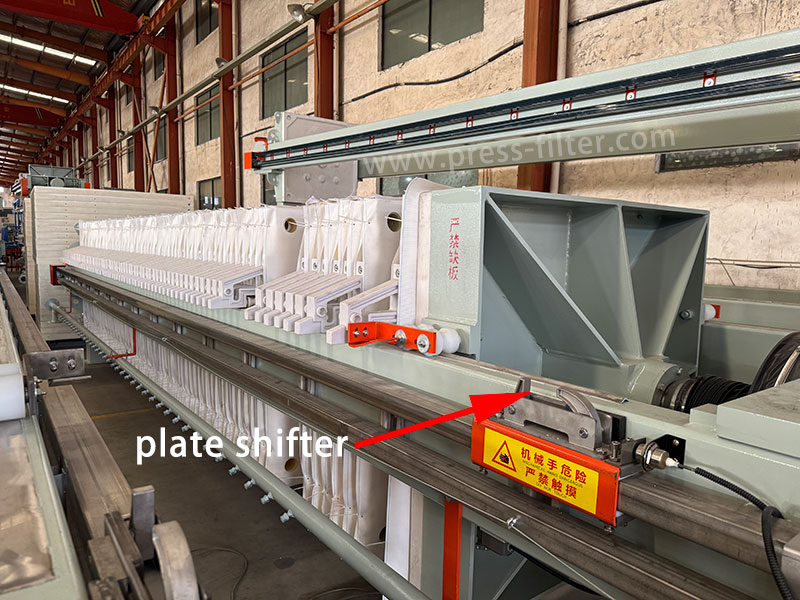

Стандартная система автоматического переключения пластин

Принцип работы

Эта система обеспечивает автоматическое открытие фильтровальных плит с помощью переключателя плит, установленного на верхней балке. После завершения фильтрации фильтр-пресс автоматически освобождает зажимное устройство. Сдвигатель пластин под управлением системы управления PLC запускается и перемещается по направляющей до позиции первой фильтровальной пластины. Затем с помощью своих захватов он зажимает ручку фильтровальной плиты и отводит ее в одну сторону.
После того как фильтровальная лепешка осыпается, переместитель пластин переходит к следующей фильтровальной пластине, повторяя описанные выше действия до тех пор, пока все фильтровальные пластины не будут открыты и разгрузка не будет завершена. Такая система обычно оснащается датчиками положения и концевыми выключателями для точного управления процессом сдвига пластин.

Преимущества:

Значительно снижает интенсивность ручного труда и повышает безопасность работы.
Плавная работа и высокая точность перемещения фильтрующей пластины, подходит для большинства рабочих условий.
Может быть интегрирована с ленточными конвейерами и системами сбора грязевого кека для повышения общего уровня автоматизации.

Недостатки:

Одновременно может быть открыта только одна фильтровальная пластина, что приводит к ограниченной эффективности разгрузки.
Электрическая система управления требует регулярного обслуживания и имеет определенный риск неисправностей.
При большом количестве фильтрующих пластин процесс разгрузки занимает много времени.

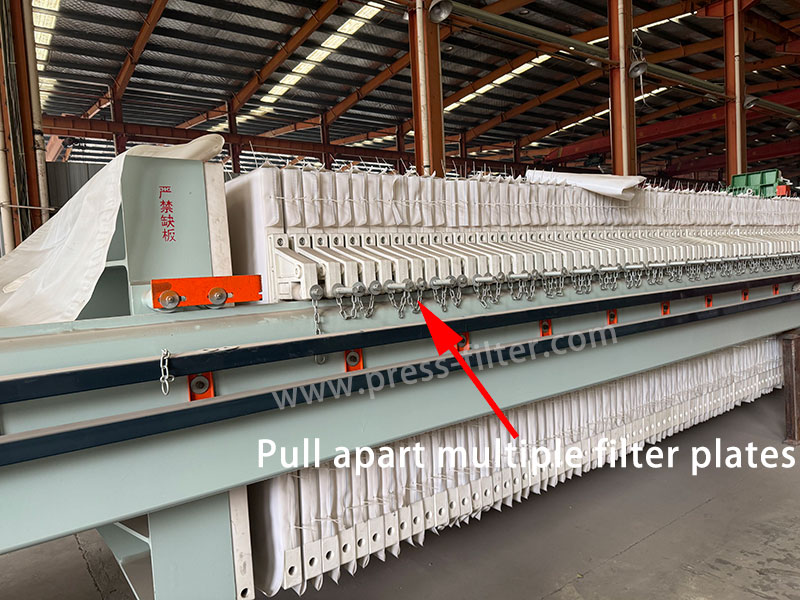

Система быстро открывающихся фильтровальных пластин (несколько пластин соединены)

Принцип работы

Система быстро открывающихся фильтровальных плит соединяет несколько фильтровальных плит вместе с помощью цепей. После завершения фильтрации система привода (двигатель, гидроцилиндр и т. д.) одновременно открывает несколько фильтровальных плит, обеспечивая групповую разгрузку и повышая эффективность удаления фильтровальной крошки. Весь процесс автоматизирован, что значительно повышает эффективность обработки.

Преимущества:

Быстрая скорость открытия фильтрующей пластины и чрезвычайно высокая эффективность разгрузки.
Подходит для промышленного применения с большим количеством фильтрующих пластин, короткими циклами фильтрации и высокой производительностью.
Система поддерживает высокоавтоматизированную работу и позволяет осуществлять дистанционное управление и мониторинг.
В сочетании с транспортировочными, очистительными и другими функциональными модулями можно создать полностью автоматизированную линию по производству фильтр-прессов.

Недостатки:

Сложная структура и высокие первоначальные инвестиции.
Требуется высокая точность и синхронизация механизма навески.
Ремонт относительно сложен, если повреждена цепь или соединительные детали.
Для обслуживания системы требуются профессиональные техники, что приводит к незначительному увеличению эксплуатационных расходов.

Заключение

Каждый из трех способов открытия фильтровальной плиты имеет свои преимущества и подходит для различных условий эксплуатации. При выборе необходимо всесторонне учитывать производительность, требования к автоматизации, трудозатраты и инвестиции в оборудование, чтобы выбрать метод открытия, который лучше всего подходит для конкретного процесса.
