Чугунный фильтр-пресс

Чугунный фильтр-пресс Введение:

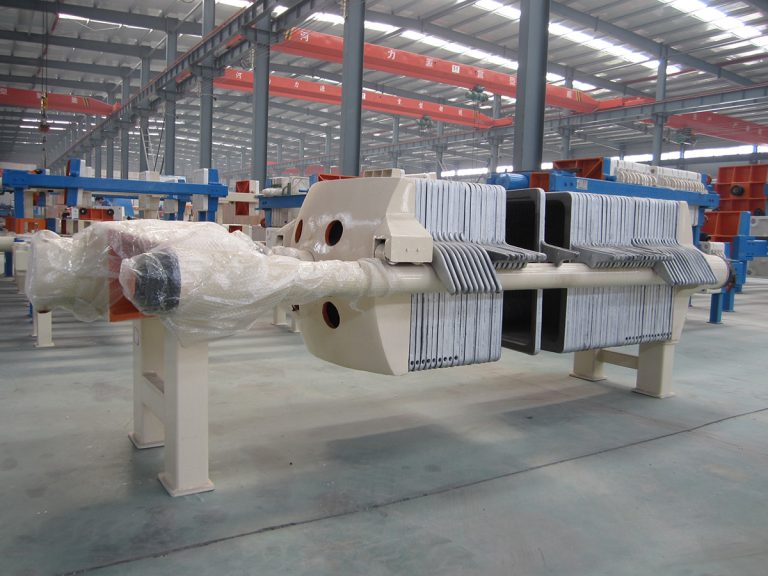

Чугунный фильтр-пресс представляет собой одно из видов оборудования для фильтрации твердых и жидких сред, состоящее из упорных плит, чугунных плит сжатия (ручное сжатие, механическое сжатие, гидравлическое сжатие), корпусов масляных цилиндров и главных балок.

Чугунные фильтровальные плиты предназначены для фильтрации различных высокотемпературные материалы особенно для температур выше 80-100 градусов с высокой термостойкостью.

Элементы чугунного фильтр-пресса:

Гидравлическое сжатие: Гидравлический механизм сжатия состоит из гидравлической станции, масляного цилиндра, винта и стопорной гайки. При подаче гидравлического давления ручной клапан через шестеренчатый насос подает масло под высоким давлением в гидравлическую станцию, в результате чего шток поршня и шток винта выталкиваются и толкают среднюю верхнюю плиту, сжимая раму плиты.

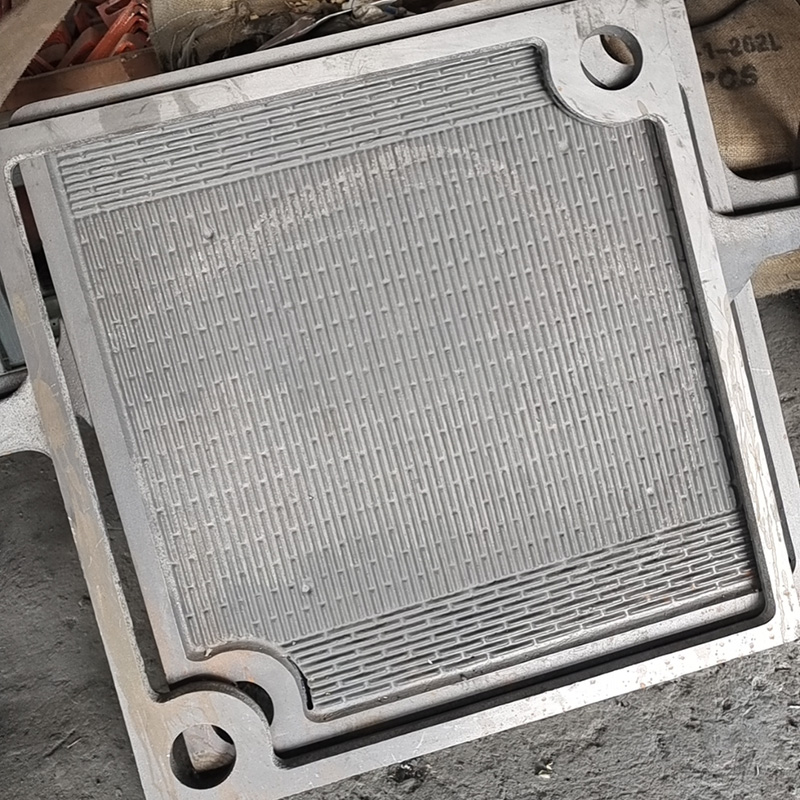

Фильтрующая часть: состоит из чугунных фильтрующих пластин, расположенных на основной балке в определенном порядке, и фильтрующей ткани, проложенной между фильтрующими пластинами. Чугунные фильтрующие пластины и фильтровальная ткань располагаются поочередно, образуя несколько независимых фильтрующих блоков.

Тяговая часть: Автоматическая тяговая часть состоит из гидравлического мотора, роботизированного манипулятора, передаточного механизма и устройства подвески.

Чугунный фильтр-пресс Особенности:

Главной особенностью чугунного фильтр-пресса является его высокая термостойкость, что отличает его от обычного фильтр-пресса. Материал фильтровальной плиты отливается из высококачественного чугуна или ковкого чугуна, обладает хорошей термостойкостью (до 200 ℃), высокой прочностью и устойчивостью к высокому давлению (давление фильтрации</=0,6 МПа), а также длительным сроком службы (10 лет и более). Поэтому они широко используются для разделения твердых и жидких сред в таких отраслях промышленности, как нефтяная, химическая, металлургическая, нефтяная, керамическая и др.

В настоящее время существует два типа чугунных фильтр-прессов в зависимости от типа плиты:

1. 1. Чугунный фильтр-пресс пластинчато-рамного типа: Занимает большую площадь, плиты можно вытащить только вручную, поэтому требуется ручная разгрузка. По сравнению с фильтровальными прессами с утопленными плитами этот тип обладает лучшим эффектом фильтрации мелких частиц.
   2. Чугунный фильтр-пресс с утапливаемыми плитами: Чугунный фильтр-пресс с утапливаемыми плитами, обладающий высокой эффективностью и хорошим эффектом, более практичен по сравнению с пластинчато-рамным типом, и имеет два типа способа протяжки плит: ручной и автоматический. Автоматический способ протяжки плит имеет более высокую степень автоматизации, что позволяет экономить трудозатраты и повышать эффективность производства.

Принцип работы чугунного фильтр-пресса:

Все фильтровальные плиты зажаты между подвижной головной и неподвижной хвостовой плитами, так что вокруг соседней фильтровальной плиты образуется герметичная фильтровальная камера. После заполнения всех фильтровальных камер пульпой начинается процесс фильтрации под давлением, и пульпа отделяется от пульпы с помощью питательного насоса. Твердые частицы остаются в фильтровальной камере благодаря барьеру из фильтровальной ткани, а фильтрат отводится через фильтровальную ткань по дренажному каналу на фильтровальной плите, и фильтрат не отводится, т.е. процесс обезвоживания завершен. В этот момент подача материала может быть остановлена, а головная плита возвращена в исходное положение.

Применение чугунного фильтр-пресса:

Переработка концентратов, промышленных минералов, металлургическое производство, химическая, пищевая и фармацевтическая промышленность, а также переработка отходов и очистка сточных вод.

Параметры:

Размер плиты: 320x320 мм, 450x450 мм, 630x630 мм, 800x800 мм, 1000x100 мм.

Площадь фильтрации от 10 до 200 м2.

Давление питающего насоса: 6 бар.
