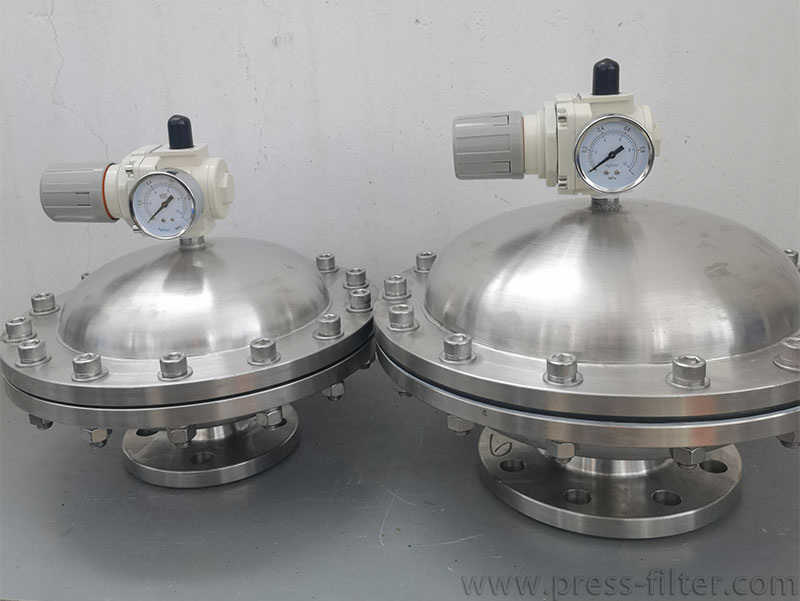

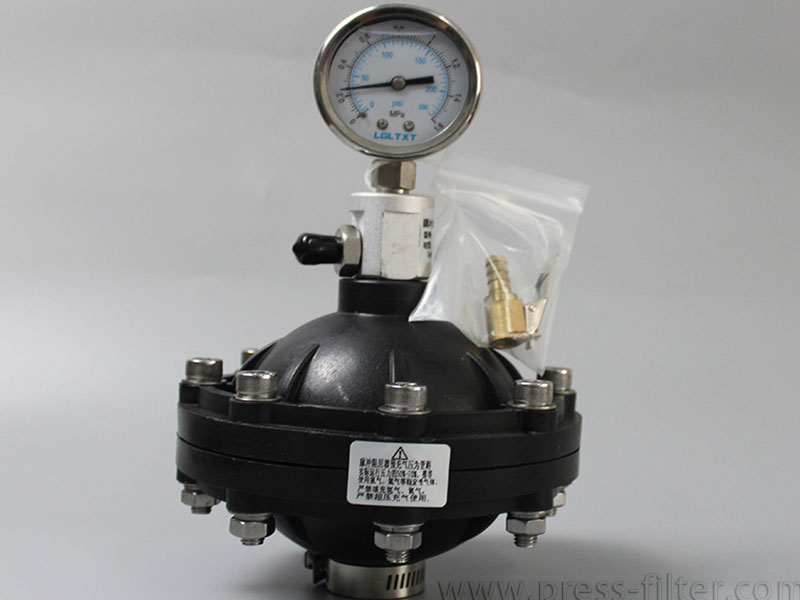

Мембранный демпфер пульсации
Мембранный демпфер пульсаций - это устройство, используемое для управления потоком жидкости или газа и обеспечения демпфирующего эффекта. Это стандартный компонент для устранения пульсаций в трубопроводе и необходимая принадлежность для дозирующих насосов.
Мембранный демпфер может уменьшить пульсацию трубопровода и гидроудары в системе, вызываемые мембранными и другими объемными насосами. В нем используется коррозионностойкая мембрана для изоляции газа от жидкости в трубопроводе и устранения пульсации трубопровода путем изменения объема газовой камеры.
Принцип работы мембранного демпфера пульсаций
Поскольку дозирующий насос - это поршневой насос, все жидкости на выходе представляют собой пульсирующие потоки. Эта пульсация создает давление в системе трубопровода и иногда оказывает неблагоприятное воздействие на технологическую систему. Поэтому для снижения пульсации жидкости в трубопроводной системе необходим гаситель пульсаций.
Мембранный демпфер обычно имеет внутри упругую мембрану, которая делит внутреннее пространство демпфера на две камеры. Когда жидкость или газ проходит через демпфер, жидкость буферизируется мембраной, так что скорость потока замедляется, а колебания давления поглощаются. Эластичный материал диафрагмы может деформироваться в зависимости от изменения давления жидкости, тем самым достигая эффекта демпфирования.

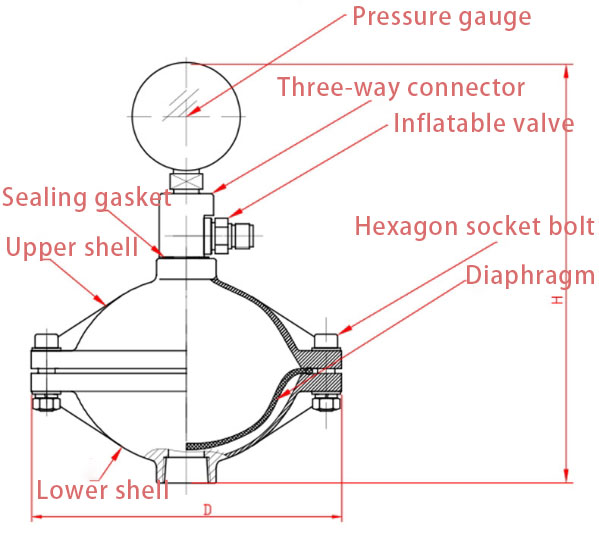

Чертеж мембранного демпфера
Основные функции мембранного демпфера
- Снизить или устранить вред от гидроударов для трубопроводной системы.
- Уменьшите пиковое значение колебаний скорости потока среды на выходе из мембранного насоса.
- Уменьшить влияние колебаний давления на выходе мембраны на трубопровод и клапан.
- Создайте оптимальные условия для работы дозирующего насоса, чтобы повысить его эксплуатационные характеристики и эффективность.
- При использовании вместе с другими аксессуарами, такими как клапаны обратного давления, колебания давления в трубопроводе системы могут быть сведены практически к нулю.
- Снижение влияния колебаний давления в трубопроводе на другие измерительные приборы, такие как расходомеры.
- Плавная и непрерывная транспортировка дозируемого материала к точке дозирования.
Преимущества мембранных гасителей пульсаций
- Устойчивая к высокому давлению мембранная структура, разделение среды и сжатого газа для обеспечения долгосрочной стабильности
- Отсутствие движущихся частей, использование твердой среды для прямого перехвата жидкости для достижения эффекта буферизации пульсации давления или пульсации потока.
- Демпфер имеет разумную конструкцию, эффективно поглощает импульсы и буферизирует давление, а также отличается надежным качеством.
- Простая структура, по сравнению с другими сложными демпфирующими устройствами, мембранный демпфер имеет простую структуру, а его установка и обслуживание относительно удобны.
- Для обеспечения высокой прочности материал мембраны обычно выбирается из материалов с высокой износостойкостью и коррозионной стойкостью, которые подходят для различных жестких условий эксплуатации.
- Эффект очевиден, мембрана может быстро реагировать на изменения давления жидкости и достигать своевременного буферного эффекта.
