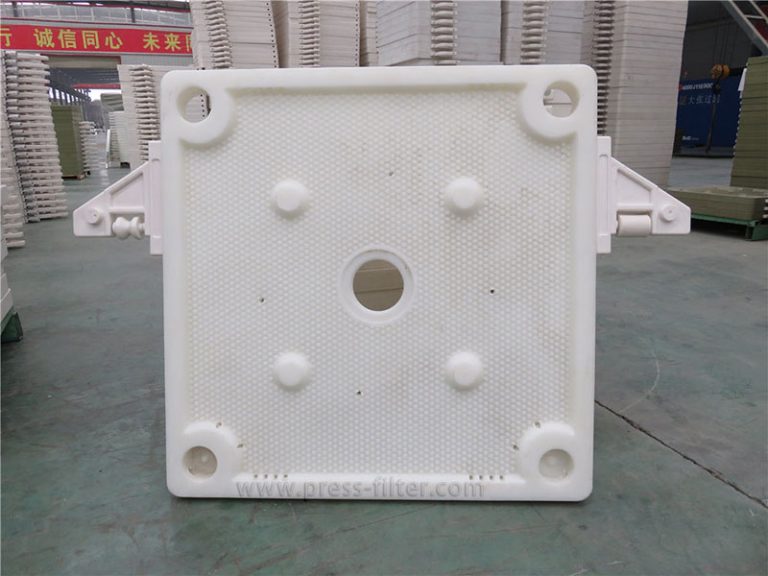

Фильтровальная плита для фильтр-пресса

Фильтровальная плита для фильтр-пресса

Фильтровальная плита - это важнейший компонент, используемый в процессе разделения твердых и жидких веществ в фильтр-прессе. Эти плиты изготавливаются из различных материалов, включая полипропилен, нержавеющую сталь, чугун и алюминий, и доступны в различных формах и размерах, отвечающих конкретным потребностям применения и требованиям фильтрации. Типы фильтровальных плит включают пластины и рамы, камеры, мембраны, нержавеющую сталь, чугун, прокладки, круглые фильтровальные плиты и т.д.

В водоподготовке фильтровальная пластина играет важную роль. Производительность и долговечность фильтрующей пластины существенно влияют на качество и количество отфильтрованной воды, а также на эффективность работы водопроводных и канализационных очистных сооружений. Ниже приведены некоторые распространенные виды фильтрующих пластин.

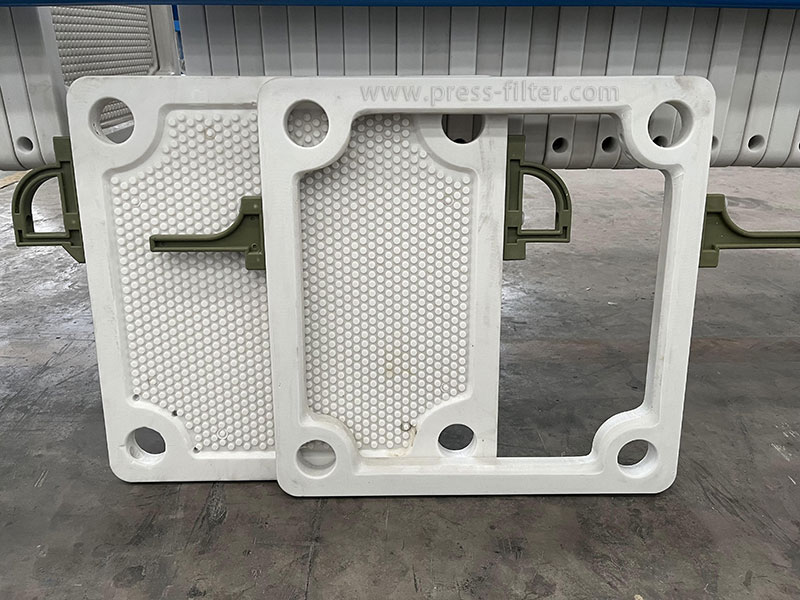

Пластинчатый и рамный фильтр

Пластинчатые и рамные фильтровальные плиты - это распространенные конструкции фильтровальных плит, которые широко используются в различных процессах разделения твердых и жидких веществ. Эта конструкция фильтровальных плит известна своей простой, но эффективной конструкцией. Пластинчато-каркасные фильтровальные плиты состоят из ряда параллельных пластин и рам, между которыми проложена фильтровальная ткань или другой фильтрующий материал. Когда фильтровальная плита собрана и находится под давлением, обрабатываемая жидкость проходит через фильтрующий материал, а твердые частицы задерживаются на поверхности фильтровальной ткани, тем самым достигая разделения твердой и жидкой фаз.

Кроме того, пластинчатые и каркасные фильтровальные плиты могут быть настроены в соответствии с различными промышленными потребностями, включая выбор материала (например, полипропилен, нержавеющая сталь и т.д.) для адаптации к различным условиям эксплуатации и характеристикам среды. Благодаря эффективным фильтрационным характеристикам пластинчатые и рамные фильтровальные пластины широко используются во многих отраслях промышленности, таких как химическая, фармацевтическая, пищевая и очистка сточных вод.

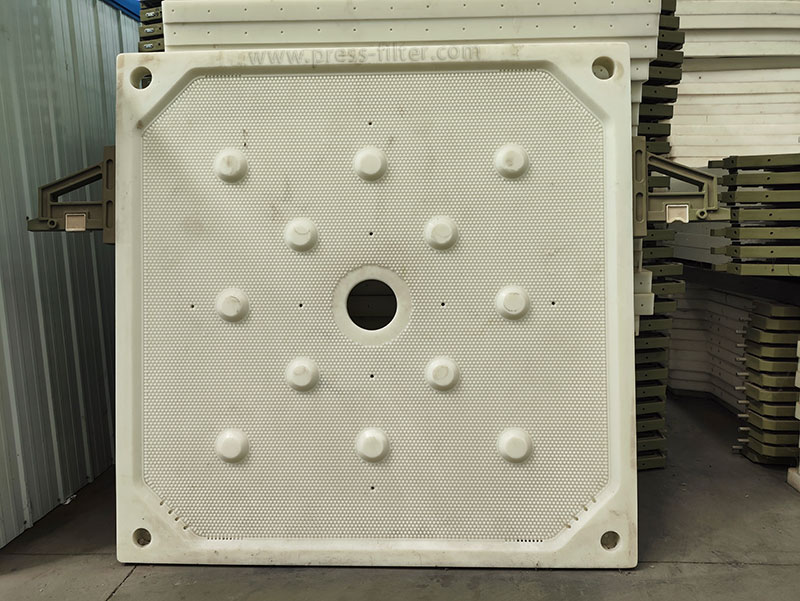

Камерная фильтровальная пластина с углублением

Утопленная камерная фильтровальная плита основана на усовершенствовании пластинчато-рамной конструкции, и метод ее работы аналогичен процессу работы фильтр-пресса пластинчато-рамной системы. Поскольку плита камерного фильтра объединяет плиту и раму, конструкция приобретает значительную стабильность. Это означает, что камерная фильтровальная плита с углублением может применяться для фильтрации при высоком давлении до 5,0 МПа.

Утопленная фильтровальная плита - это дешевое и эффективное базовое фильтрационное оборудование, подходящее для процессов фильтрации, требующих низкого содержания твердых частиц в фильтровальной лепешке. Компания Uniwin может поставлять камерные фильтровальные плиты различных размеров с открытым или скрытым отводом фильтрата.

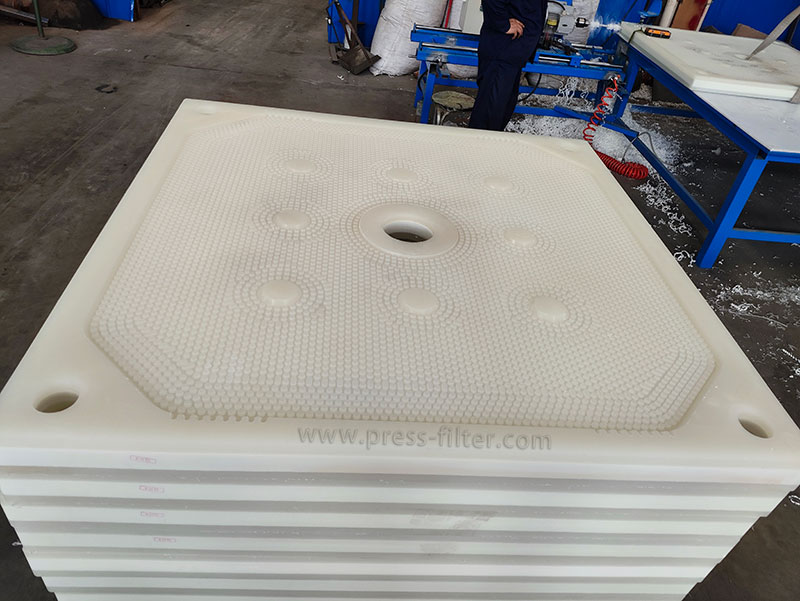

Мембранная фильтровальная пластина

Мембранная фильтрующая пластина состоит из двух мембран и центральной стержневой пластины. Вода или сжатый воздух подается в камеру между основной пластиной и мембранами, заставляя мембраны расширяться и сжимать фильтрующую камеру, образованную коробчатой фильтрующей пластиной, тем самым увеличивая содержание твердых частиц. Мембраны, являющиеся основными подвижными компонентами, подвержены деформации и повреждению из-за повторяющихся движений.

Мембранные фильтрующие пластины делятся на резиновые и полипропиленовые. Как правило, мембрана резиновой фильтрующей пластины вставляется в паз основной пластины, что позволяет легко демонтировать и заменять ее. Этому способствует высокая эластичность резиновой мембраны, что делает ее менее восприимчивой к повреждениям. Напротив, мембрана полипропиленовой фильтрующей пластины обычно сваривается в единое целое, что делает ее незаменимой после сварки.

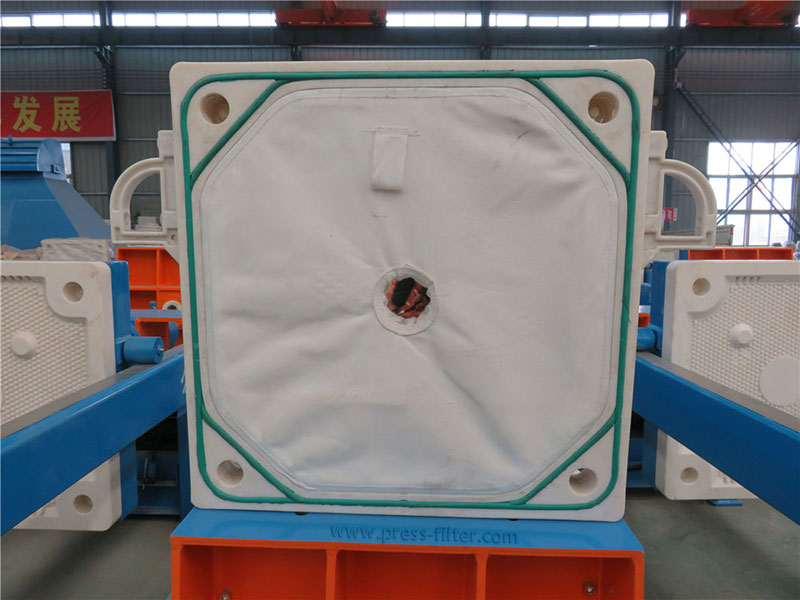

Фильтровальная пластина с прокладкой

Фильтровальная пластина с прокладкой - это новый тип фильтровальной пластины, которая отливается из высокопрочного полипропилена за один раз. Отличительной особенностью этой фильтровальной плиты является непосредственное встраивание фильтрующей мембраны или ткани в корпус плиты. Как правило, для обеспечения надежного крепления фильтровальной ткани и фильтровальной пластины используется передовая технология уплотнения, что предотвращает утечку и смещение фильтровального материала.

На фильтровальной пластине имеются две канавки, одна на внутренней стороне, другая - на внешней. Внешний паз предназначен для размещения уплотнительной ленты, а внутренний паз фиксирует уплотненную фильтрующую ткань на месте. Эти две уплотнительные ленты обеспечивают эффективное уплотнение фильтрующей пластины. После сжатия фильтровальная камера становится герметичной, предотвращая утечку жидкостей или выделение запахов в процессе фильтрации и выгрузки. Фильтр-прессы с прокладками широко применяются в отраслях, где работают с агрессивными и летучими веществами, включая пестициды, химикаты, сильные кислоты и сильные щелочи.

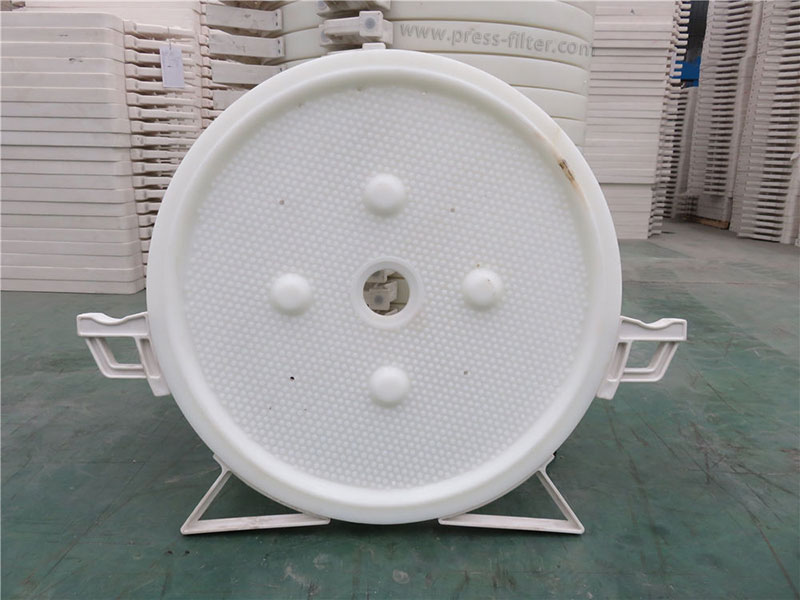

Круглая фильтровальная пластина

Круглая фильтровальная пластина - это особая форма фильтровальной пластины, которая обычно используется в специальных типах фильтровального оборудования. Эта фильтровальная пластина подходит для применения в средах с высоким давлением благодаря своей уникальной круглой конструкции. Структурная конструкция круглой фильтровальной пластины оптимизирует площадь фильтрации, позволяя более эффективно использовать внутреннее пространство оборудования, тем самым повышая эффективность фильтрации.

Этот тип фильтрующих пластин может быть изготовлен из различных материалов, таких как полипропилен, нержавеющая сталь или чугун. Наиболее подходящий материал может быть выбран в зависимости от условий использования. Круглые фильтровальные пластины широко используются в производстве напитков, фармацевтической промышленности и химической обработке, особенно там, где требуется высокая точность и эффективность фильтрации.

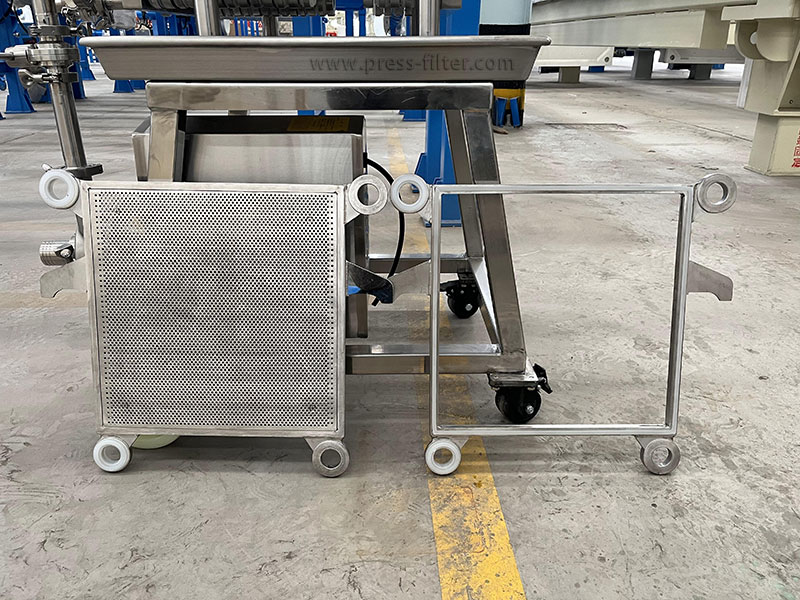

Фильтровальная пластина из нержавеющей стали

Фильтрующая пластина из нержавеющей стали, являющаяся неотъемлемой частью системы фильтрации, в основном используется для фильтрации таких материалов, как активированный уголь и кизельгур. Фильтрующая пластина из нержавеющей стали состоит из пяти слоев сеток. Средний слой представляет собой сетку с более крупными порами и большим диаметром проволоки в качестве опоры, а два слоя более тонких сеток расположены по обе стороны от опорной сетки. Самый верхний слой - сердцевина. Фильтр играет главную роль в фильтрации. Он изготовлен из прокатного листа нержавеющей стали, а пятислойная сетка надежно скреплена заклепками.

К основным преимуществам фильтровальных плит из нержавеющей стали относятся их чрезвычайно высокая прочность, простота очистки и обслуживания. Этот материал не поддается воздействию большинства химических веществ, что дает ему преимущество при работе с кислотами и щелочами. Кроме того, гладкость поверхности нержавеющей стали помогает предотвратить образование остатков материала и рост микроорганизмов, обеспечивая гигиеничность и безопасность процесса фильтрации.

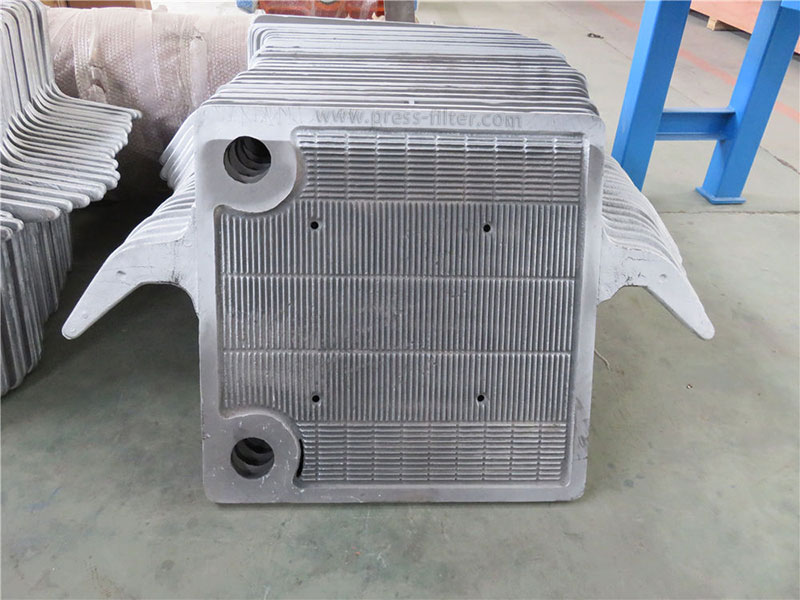

Чугунная фильтровальная плита

Чугун - тяжелый и прочный металл, используемый для изготовления фильтровальных плит в условиях, требующих высокого давления и температуры. Чугунные фильтровальные плиты часто используются для труднообрабатываемых материалов или высокотемпературных применений благодаря их превосходной износостойкости и устойчивости к высоким температурам. Этот тип фильтровальных плит особенно подходит для промышленных применений, требующих высокой долговечности оборудования, таких как химическая промышленность, горнодобывающая промышленность и очистка сточных вод. Чугунные фильтровальные плиты, как правило, отличаются повышенной прочностью и способны выдерживать более высокое рабочее давление, что делает их превосходными для работы с большими или более плотными материалами. В то же время физические свойства чугуна обеспечивают стабильность формы и размеров фильтровальной плиты при длительном использовании, что гарантирует постоянство и надежность фильтрационного эффекта.

Параметр

Для получения более подробных параметров обратитесь к нам.

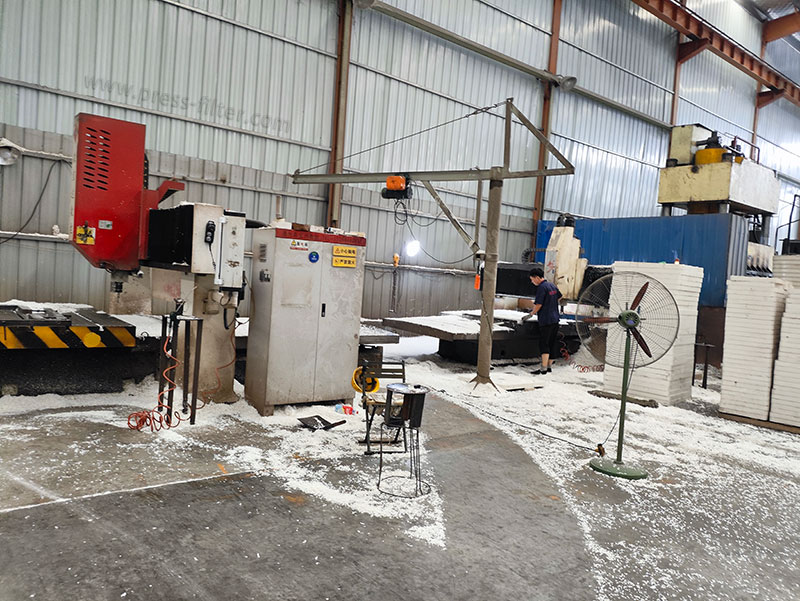

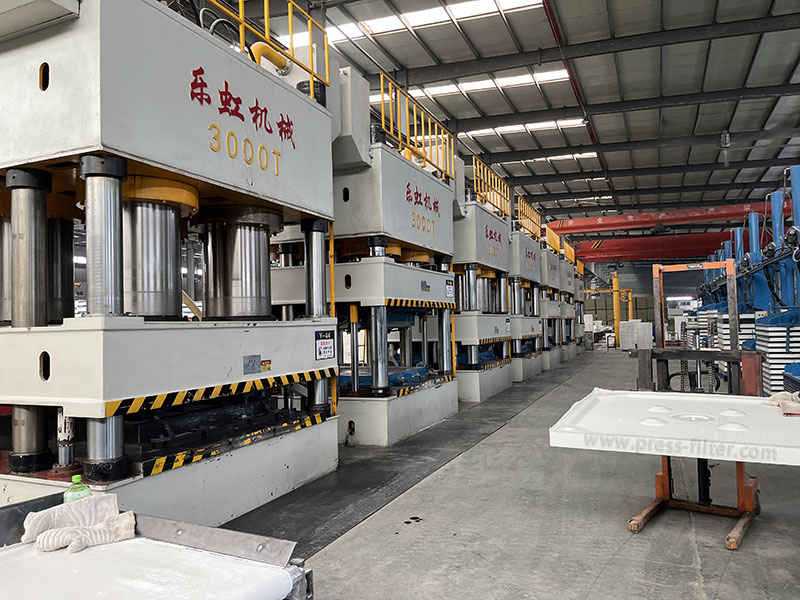

Производственная мастерская

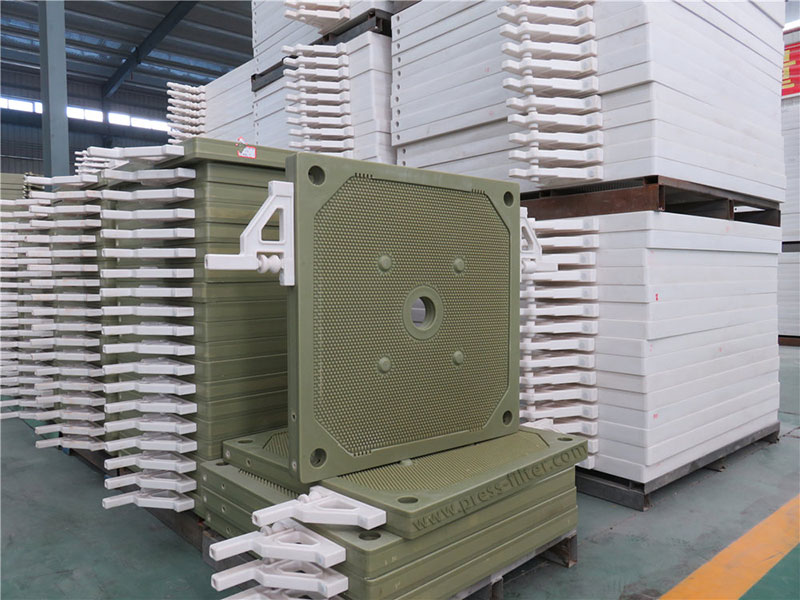

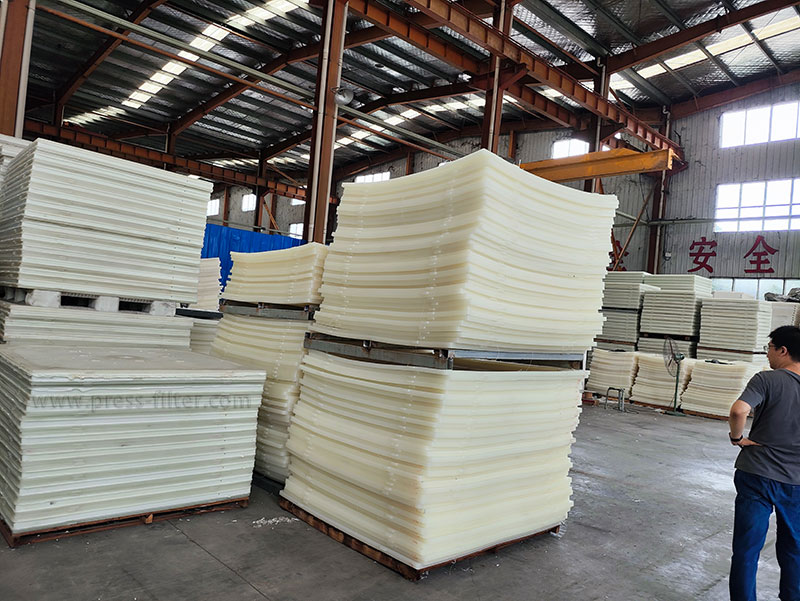

Мастерская готовой продукции
