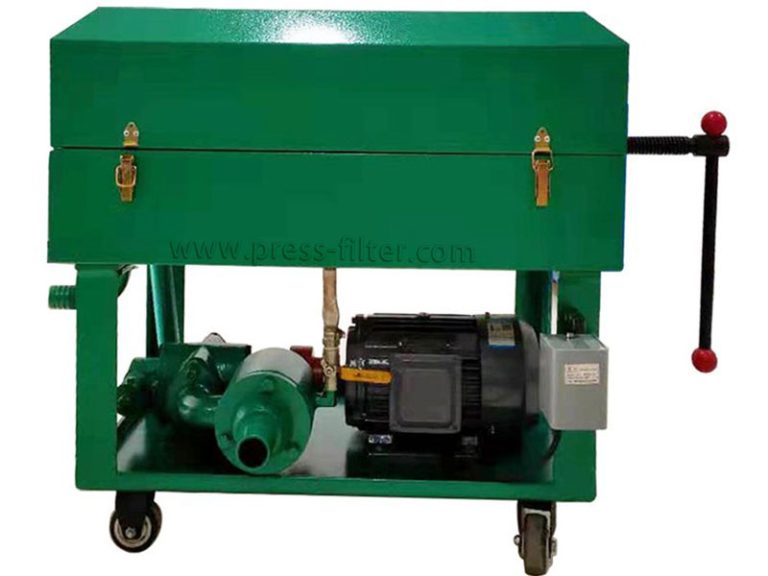

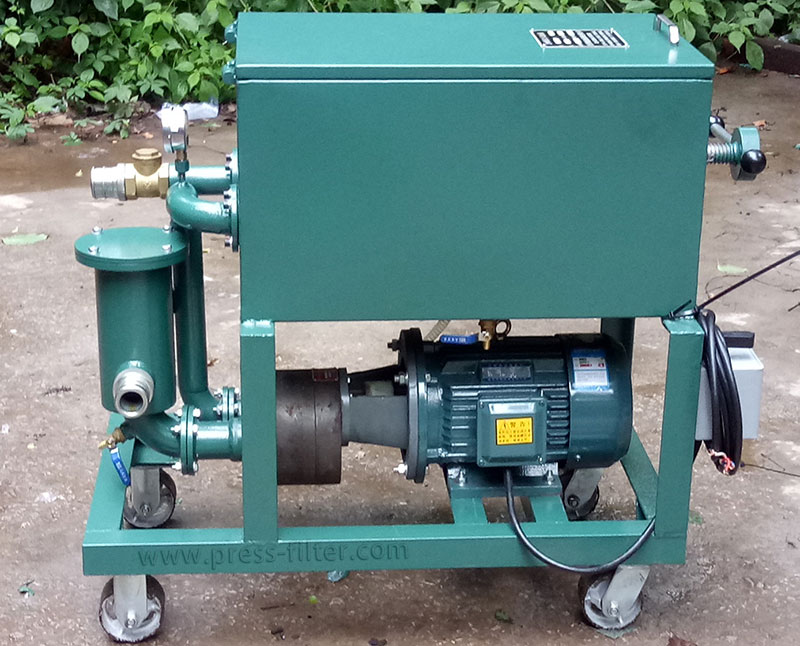

Пластинчатый и рамный масляный фильтр
Пластинчато-рамный масляный фильтр специально разработан для использования на электростанциях, электростанциях, сталелитейных заводах, нефтебазах, машиностроительных и различных промышленных и горнодобывающих предприятиях. Он эффективно фильтрует гидравлическое масло, смазочное масло, изоляционное масло, закалочное масло, турбинное масло, масло для теплообмена, компрессорное масло, очистительное масло, дизельное топливо, керосин и другие промышленные масла. Удаляя примеси и следы влаги, повышает чистоту масла и устойчивость к давлению, обеспечивая превосходные результаты очистки. Это увеличивает интервалы технического обслуживания оборудования и снижает затраты на замену масла.
Основная структура пластинчатого и рамного масляного фильтра

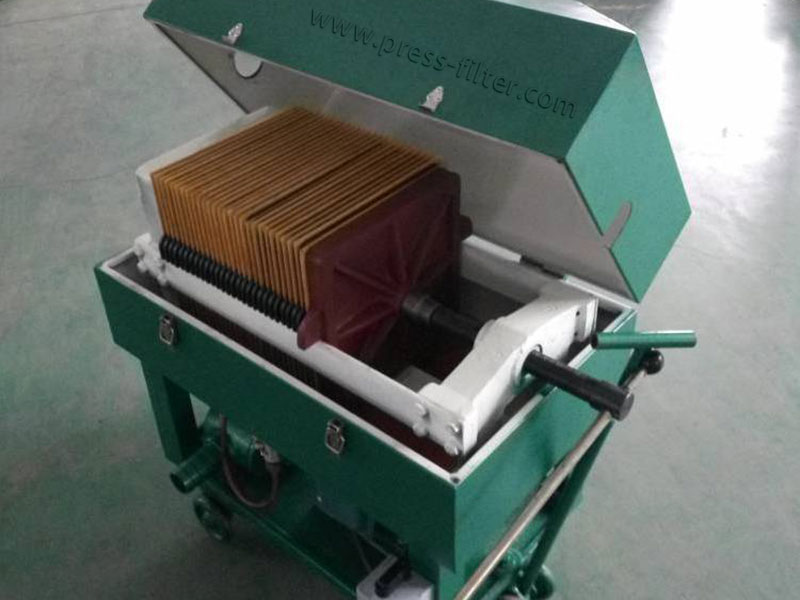

Вся машина состоит из шестеренчатого насоса, фильтра, фильтрующего слоя, передних и задних кронштейнов, шасси, муфты и двигателя. Фильтрующий слой состоит из нескольких слоев фильтрующих пластин и рам, между которыми в качестве фильтрующего материала помещена фильтровальная бумага или ткань. Фильтрация осуществляется за счет давления, оказываемого зажимным устройством. Фильтрующие пластины и рамы поочередно образуют независимые фильтровальные камеры, которые закрепляются для создания отдельных фильтровальных камер. Фильтровальная бумага или ткань, расположенная между фильтровальными пластинами и рамами, служит в качестве фильтрующего материала.
Маслопрессовая машина заключена в усовершенствованный корпус, защищающий все компоненты от внешних загрязнений, что делает ее идеальной для использования в условиях с жесткими требованиями к эксплуатации. Кроме того, корпус масляного фильтра имеет быстро открывающуюся конструкцию, позволяющую легко открывать верхнюю крышку и заменять фильтрующий элемент без использования инструментов.
Принцип работы пластинчато-рамного масляного фильтра
Впускной и выпускной шланги подключаются к соответствующим трубным соединениям. Когда масло всасывается через входное отверстие фильтра, оно проходит через фильтр для удаления крупных частиц и примесей, прежде чем попасть в шестеренчатый насос. Приводимый в движение двигателем, шестеренчатый насос вращается, создавая силу выдавливания, в результате чего масло попадает в фильтрующий слой и проникает в фильтровальную бумагу, отфильтровывая масляные примеси. Благодаря капиллярному действию фильтровальной бумаги масло впитывает остатки воды, присутствующие в масле, прежде чем масло будет выведено через выходной патрубок.
По мере накопления загрязнений на фильтровальной бумаге отверстия фильтра постепенно засоряются, что приводит к повышению давления подачи масла. Когда давление достигает заданного предела, это указывает на необходимость замены фильтровальной бумаги. Если давление масла превышает установленный порог, автоматически срабатывает клапан обратного масла, позволяя маслу циркулировать внутри насоса и предотвращая дальнейшее повышение давления, обеспечивая безопасную работу оборудования.
Параметр
| Модель | HDLY-50 | HDLY-80 | HDLY-100 | HDLY-125 | HDLY-160 | HDLY-200 | HDLY-300 | HDLY-400 | HDLY-500 |
|---|---|---|---|---|---|---|---|---|---|
| Расход (л/мин) | 50 | 80 | 100 | 125 | 160 | 200 | 300 | 400 | 500 |
| Площадь фильтрации (м³) | 0.7 | 1.2 | 1.4 | 1.8 | 2 | 2.2 | 3.2 | 4.6 | 9 |
| Давление фильтрации (МПа) | 0.25 | ||||||||
| Максимальное давление фильтрации (МПа) | 0.588 | ||||||||
| Точность фильтрации (мкм) | 5 | ||||||||
| Технические характеристики фильтровальной бумаги (мм) | 234*234 | 234*234 | 234*234 | 300*300 | 300*300 | 300*300 | 300*300 | 300*300 | 300*300 |
| Источник питания (v) | 380V/50Hz (может быть настроен в соответствии с требованиями пользователя) | ||||||||
| Мощность двигателя (кВт) | 1.1 | 1.5 | 1.5 | 3 | 3 | 3 | 4 | 5.5 | 11 |
| Диаметр входной трубы (дюйм) | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 3 |
| Диаметр выходного патрубка (дюйм) | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2.5 | 3 |
Сравнение эффектов фильтров
Преимущества пластинчатого рамного масляного фильтра
Компактная структура, небольшие размеры, малый вес, простота в использовании, высокая работоспособность, не ограниченная площадкой.
Для фильтрации используется фильтровальная бумага, а эксплуатационные расходы невелики.
Быстрая скорость фильтрации, простота эксплуатации, большая грязеудерживающая способность, коррозионная стойкость, устойчивость к высоким температурам, хорошая механическая прочность и высокая точность удаления примесей.
Вы можете выбрать бумагу для масляного фильтра с различной точностью в соответствии с вашими потребностями для достижения эффекта фильтрации.
Это оборудование разработано как портативное и может использоваться для добычи, закачки и фильтрации нефти.
