Фильтр положительного давления

Фильтр положительного давления

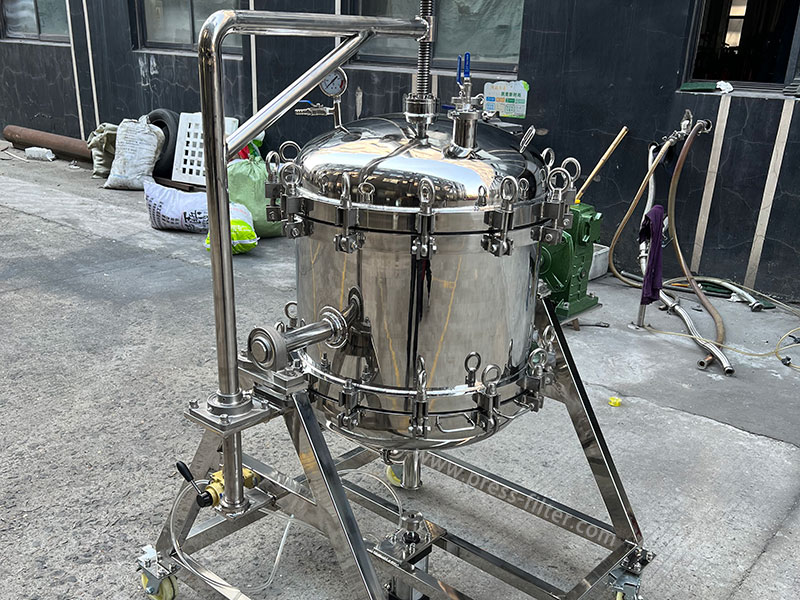

Фильтр положительного давления представляет собой бочковой фильтр из нержавеющей стали, который подходит для небольших исследовательских центров, больниц, лабораторий и других учреждений для осветления и стерилизации различных жидкостей.

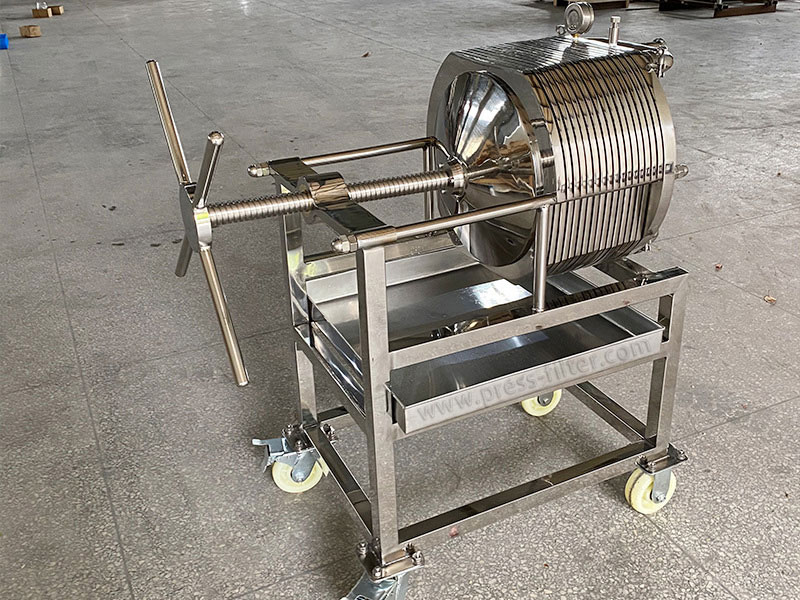

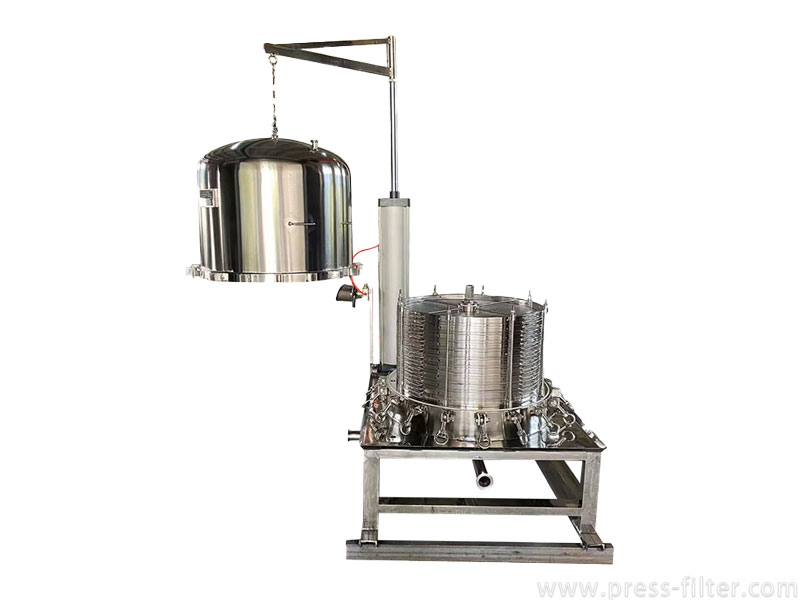

Этот фильтр особенно подходит для различных микропористых мембран и может использоваться с вакуумными насосами и воздушными компрессорами для фильтрации всасывания и фильтрации давления, а также с общими насосами. Он также может использоваться в качестве пластинчатого и рамного многослойного фильтра и для фильтрации остаточной жидкости в закрытых установках подготовки и циркуляции жидкости, что позволяет экономить сырье и достигать преимущества многоцелевой функциональности.

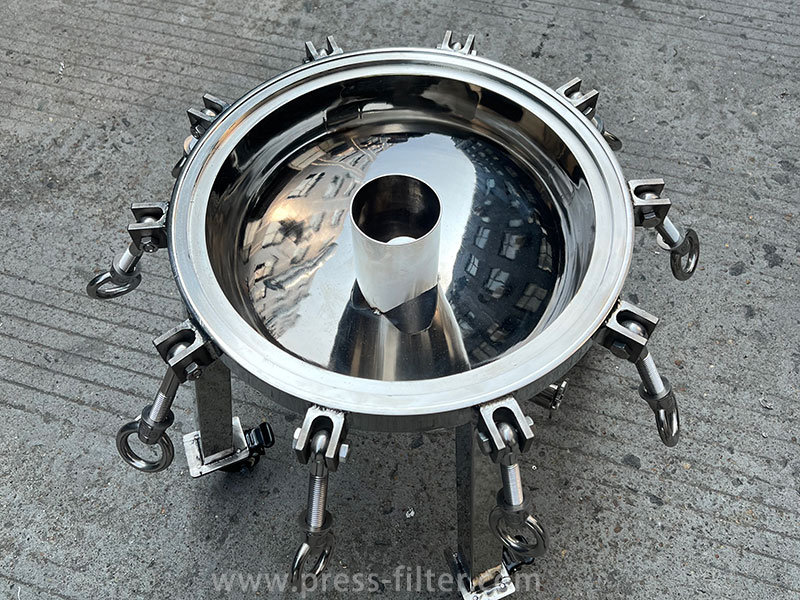

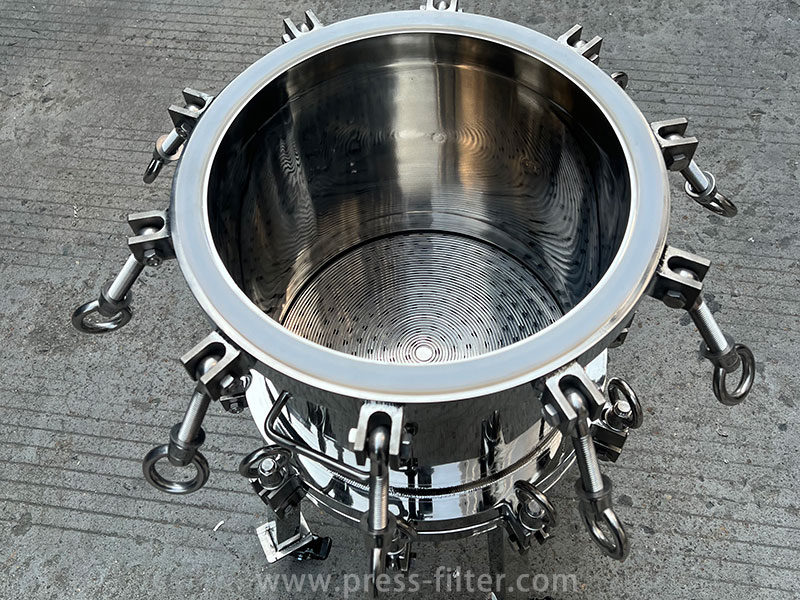

Структура фильтра положительного давления

• Встроенный: Основная емкость, в которой хранится жидкость, подлежащая фильтрации.
• Впуск: порт подачи, соединяющийся с вышележащим процессом или питательным резервуаром.
• Выхлопное отверстие: Используется для отвода газов, образующихся или остающихся в процессе фильтрации.
• Воздухозаборник: воздухозаборник с положительным давлением подключается к источнику сжатого воздуха или азота.
• Система подачи воздуха: Включает в себя безмасляный воздушный насос, манометр положительного давления и клапан регулировки давления, используемый для подачи давления в резервуар.
• Фильтрующая мембрана + поддерживающая сетка: Собственно фильтрующий материал, обычно микропористая мембрана или фильтровальная ткань, с поддерживающей структурой для предотвращения разрыва.
• Нижнее сливное отверстие: Отфильтрованная прозрачная жидкость сливается через это отверстие в нижний слив или сборные контейнеры.
• Уплотнительная конструкция: Обеспечивает герметичность всей системы под положительным давлением.
• Опора + шасси + ролики: Повышает устойчивость оборудования и облегчает его перемещение и эксплуатацию.

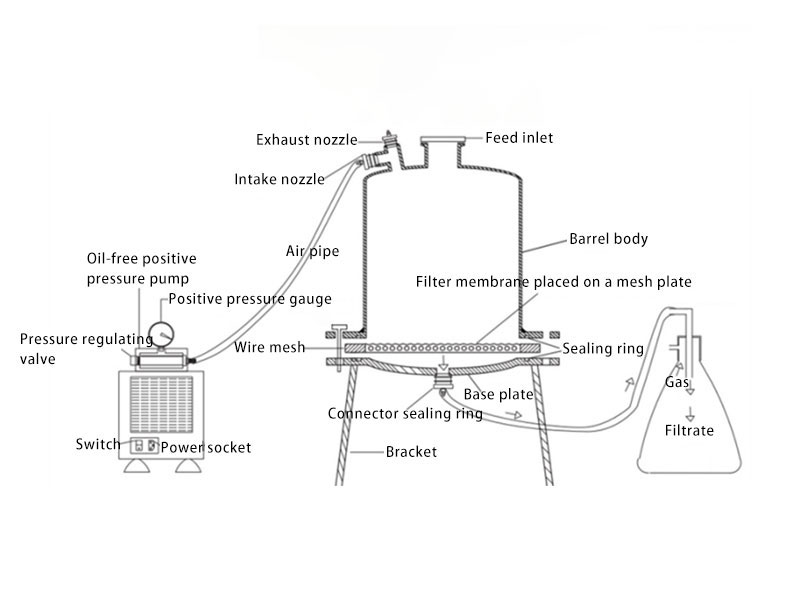

Чертеж фильтра положительного давления

Рабочий процесс фильтра положительного давления

Сначала очистите все компоненты фильтра. Положите микропористую мембрану ровно по центру сетчатой пластины, выровняйте корпус фильтра, сетчатую пластину и воронку, а затем закрепите их зажимами. Вставьте воронку в колбу фильтра и проведите вакуумную фильтрацию под пониженным давлением с помощью вакуумного насоса.

• Загрузка фильтрата
  Добавьте жидкость для фильтрации в резервуар через входное отверстие.
• Герметизация резервуара
  Закройте и затяните крышку, чтобы обеспечить герметичность.
• Применение положительного давления
  Включите воздушный насос или подключите сжатый газ, настроив его на заданное давление. Положительное давление заставит жидкость пройти через мембрану фильтра.
• Процесс фильтрации
  Жидкость, движимая давлением, проходит сверху вниз через фильтрующую мембрану. Остатки фильтра задерживаются на поверхности мембраны, а чистая жидкость вытекает наружу.
• Сбор фильтрата
  Фильтрат стекает через нижнюю трубу в контейнер для сбора (например, колбу для вакуумной фильтрации), а газ выходит через выпускное отверстие.
• Разгрузка и уборка
  После фильтрации откройте оборудование, удалите остатки фильтра, очистите мембрану фильтра и подготовьте к следующему использованию.

Преимущества фильтров положительного давления из нержавеющей стали

1. Конструкция системы с замкнутым циклом: Обеспечивает отсутствие утечек и загрязнений, подходит для фильтрации токсичных материалов или материалов на основе органических растворителей.
2. Привод положительного давления: По сравнению с традиционной гравитационной или вакуумной фильтрацией, он обеспечивает более высокую скорость обработки и эффективность.
3. Легко перемещать: Оснащенный роликами, он позволяет гибко перемещать его по мастерской, повышая удобство работы.
4. Визуализированный контроль давления: Оснащен манометром и регулирующим клапаном для точного контроля давления фильтрации, предотвращая повреждение мембраны фильтра.
5. Модульная структура: Легко обслуживать, заменять фильтрующий материал или переходить на многослойную структуру фильтрации.
6. Долгий срок службы: Изготовлен из высококачественной нержавеющей стали, устойчив к коррозии и долговечен.

Меры предосторожности

Перед использованием все части фильтра должны быть тщательно очищены. Как правило, для очистки можно использовать посудное мыло, затем многократно промыть чистой водой и, наконец, промыть дистиллированной водой перед использованием.

При использовании убедитесь, что фильтрующая мембрана уложена ровно по центру сетчатой пластины, чтобы предотвратить протекание.

Области применения фильтров положительного давления

• Фармацевтическая промышленность: Фильтрация активированного угля, обесцвечивание раствора и осветление маточного раствора.
• Пищевая промышленность и производство напитков: Фильтрация сиропов, алкогольных напитков и концентрата соевого соуса.
• Тонкая химическая промышленность: Фильтрация промежуточных продуктов и остатков катализаторов.
• Экологическая промышленность: Разделение твердой и жидкой фаз и обработка жидких отходов.
