Устройство автоматической коррекции отклонения вакуумного ленточного фильтра является ключевым компонентом оборудования. В основном оно используется для обеспечения стабильности фильтровальной ленты во время работы и предотвращения ее отклонения, тем самым повышая эффективность фильтрации и снижая потери оборудования. Ниже приводится подробное описание автоматического устройства коррекции отклонений.

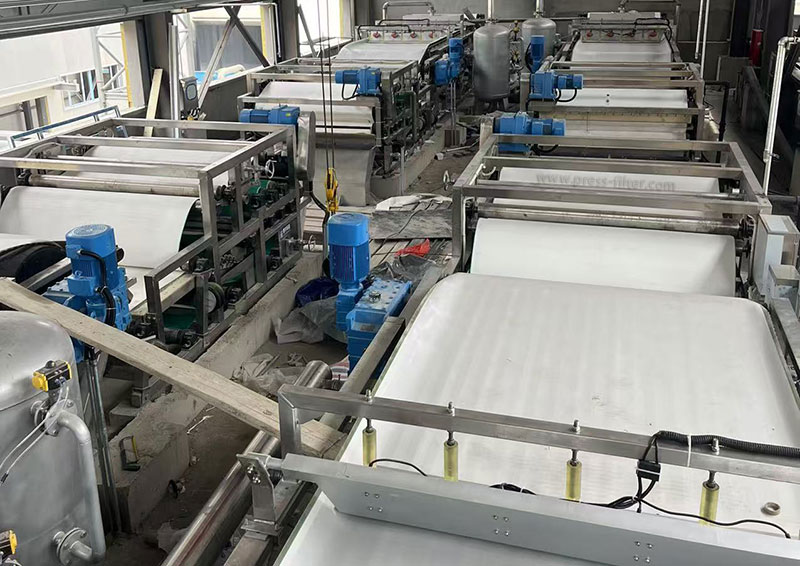

Вакуумный ленточный фильтр DU

Вакуумный ленточный фильтр Введение: Вакуумный ленточный фильтр DU - это один из видов оборудования для разделения твердой и жидкой фаз, которое работает 24 часа в сутки и подходит для фильтрации песка, гипса, извести, о...

Читать далее

Принцип работы автоматического устройства коррекции отклонений

Когда лента вакуумного фильтра работает, некоторые факторы вызывают неравномерное натяжение с обеих сторон вакуумной ленты. Натяжение на стороне A меньше, чем на стороне B (разделение двух сторон ленты на A и B), и лента начинает отклоняться в сторону A. Когда ремень отклоняется до установленного предела диапазона, датчик A на части управления диапазоном отклонения ремня получает сигнал отклонения и подает сигнал отклонения ремня на электрическую часть управления. Электрическая часть управления быстро реагирует и запускает двигатель. Двигатель проходит через редуктор для снижения скорости и увеличения крутящего момента. Затем усилие передается на исполнительный механизм через передачу. Привод начинает увеличивать натяжение ремня на стороне с меньшим натяжением, а натяжение ремня на стороне A продолжает увеличиваться, тем самым осуществляя коррекцию отклонения ремня.

Когда двигатель ленточного фильтра работает в течение заданного времени, он останавливает вращение. Через другое заданное время, если натяжение ленты со стороны A больше, чем натяжение ленты со стороны B, лента медленно перемещается на сторону B; если натяжение ленты со стороны A все еще немного меньше, чем натяжение ленты со стороны B, датчик A на части управления диапазоном отклонения ленты снова обнаруживает сигнал отклонения ленты, и сигнал отклонения ленты снова подается на электрическую часть управления, и электрическая часть управления быстро реагирует и начинает увеличивать натяжение ленты со стороны A. Этот цикл управления продолжается.

Если ремень отклоняется в сторону В, когда ремень отклоняется до установленного предела диапазона, датчик В на части управления диапазоном отклонения ремня получает сигнал об отклонении и подает сигнал об отклонении ремня в электрическую часть управления. Электрическая часть управления быстро реагирует, и натяжение на стороне B ремня непрерывно увеличивается для достижения эффекта коррекции отклонения.

Благодаря непрерывной регулировке натяжения с обеих сторон ремня, натяжение с обеих сторон постоянно уравновешивается, и в конечном итоге, благодаря такому циклическому контролю, гарантируется нормальная работа ремня.

Роль автоматического устройства коррекции отклонений

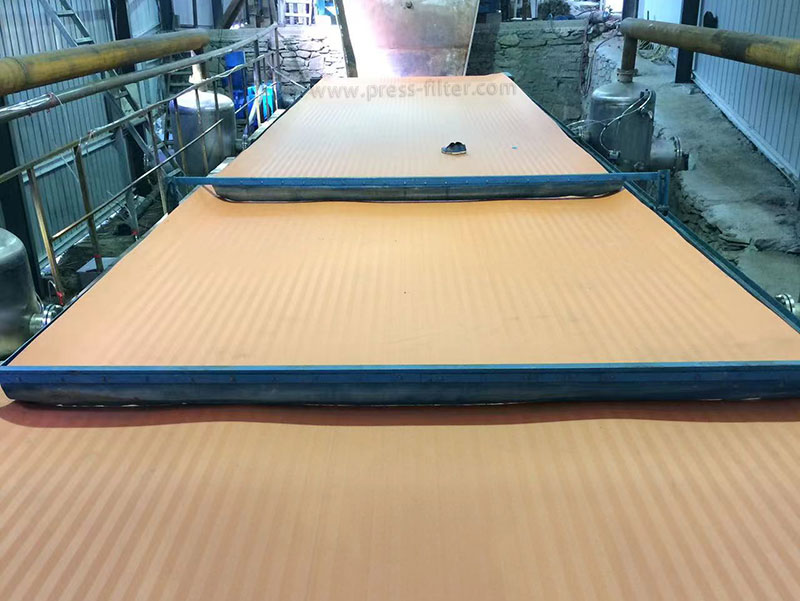

Во время работы вакуумного ленточного фильтра фильтровальная лента долгое время подвергается неравномерному усилию или воздействию внешних факторов (таких как неравномерное распределение материала, отклонение оси барабана и т.д.), что чревато ее отклонением. Когда фильтровальная лента отклоняется от нормальной рабочей траектории, могут возникнуть следующие проблемы.

• Фильтровальная лента изнашивается сильнее и сокращает срок службы;
• Эффект фильтрации снижается, а эффективность разделения твердой и жидкой фаз уменьшается;
• Повышается риск выхода оборудования из строя, что может привести к простою для технического обслуживания;
• Потребление энергии увеличивается, что сказывается на эффективности производства.

Устройство автоматической коррекции отклонений может отслеживать положение фильтровальной ленты в режиме реального времени и, регулируя направляющий механизм, всегда удерживать ее на правильном пути, обеспечивая тем самым длительную стабильную работу оборудования.

Заключение

Устройство автоматической коррекции отклонений вакуумного ленточного фильтра играет важную роль в стабилизации работы оборудования, снижении потерь фильтровальной ленты и повышении эффективности фильтрации. Правильная эксплуатация вакуумного ленточного фильтра и ежедневное техническое обслуживание могут эффективно продлить срок службы оборудования и повысить эффективность производства.
