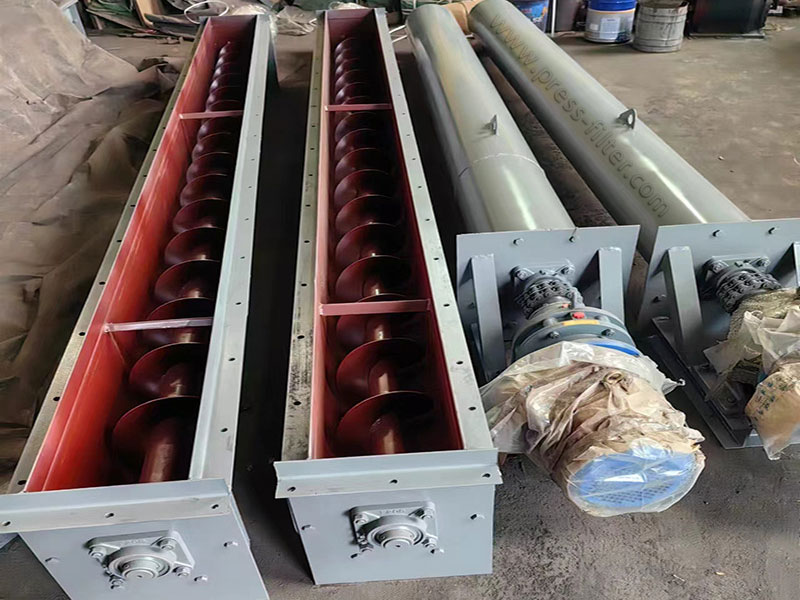

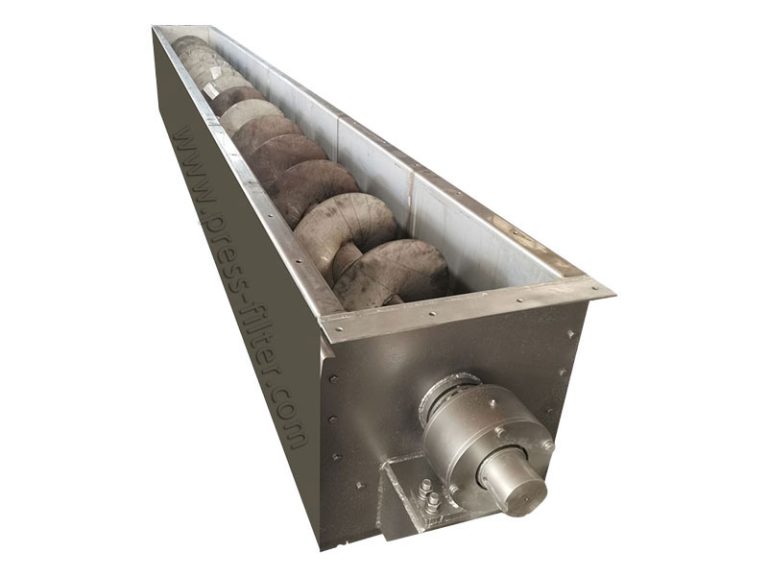

Шнековый конвейер с валом

Шнековый конвейер с валом

Винтовой конвейер - это машина, в которой используется двигатель, приводящий винт во вращение и толкающий материалы для достижения цели транспортировки. Шнековый конвейер может транспортировать материалы горизонтально, под наклоном или вертикально, предлагая такие преимущества, как простая конструкция, компактная площадь поперечного сечения, эффективное уплотнение, простота эксплуатации, низкая стоимость обслуживания и эффективная закрытая транспортировка. По форме транспортировки винтовые конвейеры делятся на валовые и безвальные, а по конструкции - на U-образные и трубчатые.

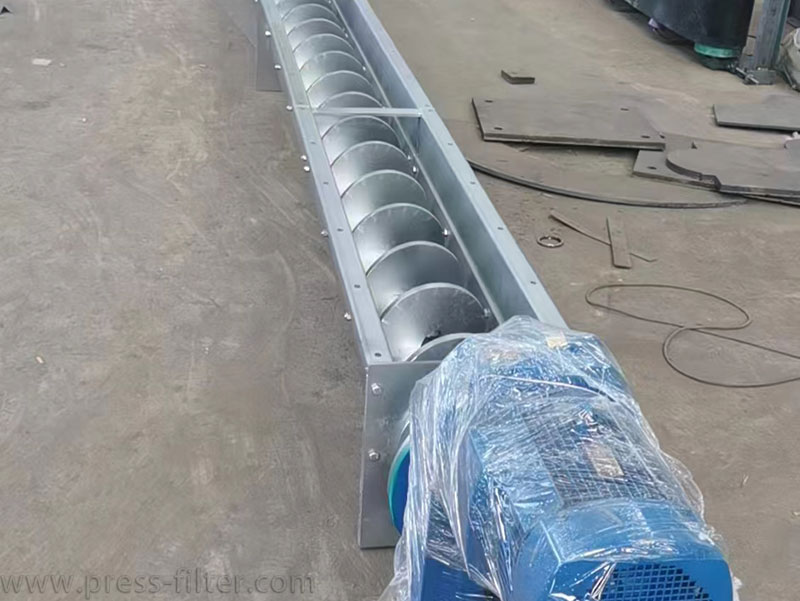

По сравнению с безвальные винтовые конвейерыШнековые конвейеры с валом имеют дополнительный подшипник в середине для фиксации, поэтому они не будут трястись и шуметь, когда корпус длинный. Шнековые конвейеры с валом идеально подходят для транспортировки нелипких, сухих порошкообразных материалов и мелких частиц, таких как цемент, зола, известь и зерно. В отличие от них, безвальные винтовые конвейеры лучше подходят для транспортировки липких, легко запутывающихся материалов, таких как шлам, биомасса и отходы.

Принцип работы вала винтового конвейера

Когда вал шнека вращается, материал движется вперед по дну желоба конвейера, движимый толкающим действием лопастей, силой тяжести, действующей на материал, и трением между материалом и стенками желоба. Основная сила, перемещающая материал вперед, создается спиральными лопастями, которые, вращаясь в осевом направлении, толкают материал вверх и вперед по тангенциальной траектории лопастей.

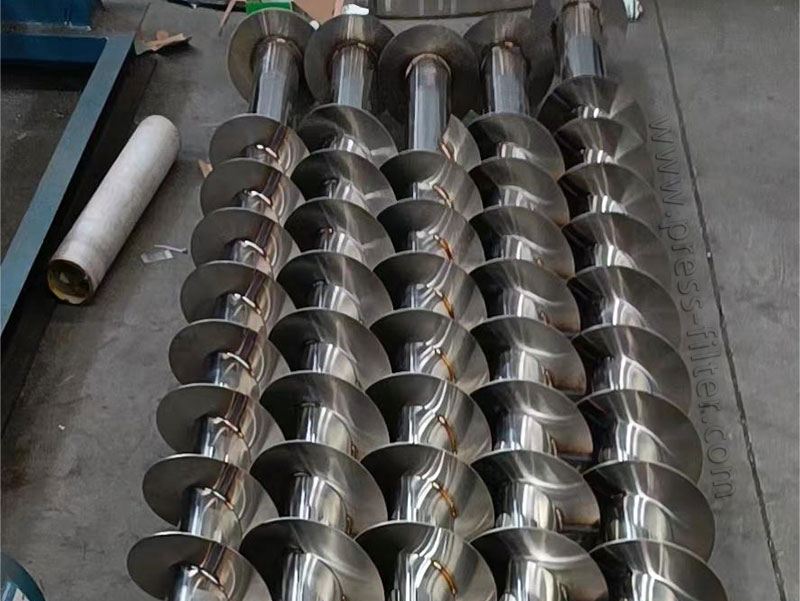

Спиральные лопасти, приваренные к вращающемуся валу шахтного винтового конвейера, имеют различные типы поверхности, включая сплошную, ленточную и лопастную, которые выбираются в зависимости от конкретного транспортируемого материала. В конце направления движения материала винтовой вал конвейера оснащен упорным подшипником. Если корпус длинный, необходимо добавить промежуточный подвесной подшипник.

Конвейер широко применяется в различных отраслях промышленности, включая производство строительных материалов, химическую промышленность, электроэнергетику, металлургию, уголь и зерно. Этот конвейер хорошо подходит для транспортировки порошкообразных, гранулированных и мелкоблочных материалов, таких как уголь, зола, шлак, цемент и зерно, в горизонтальном или наклонном положении при условии, что температура материала остается ниже 200°C. Этот конвейер имеет простую конструкцию, низкую стоимость изготовления и обеспечивает удобную загрузку и разгрузку в промежуточных точках. Он может работать с реверсивным направлением транспортировки и даже транспортировать материалы в двух противоположных направлениях одновременно. Кроме того, в процессе транспортировки материалы можно перемешивать, смешивать, нагревать или охлаждать.

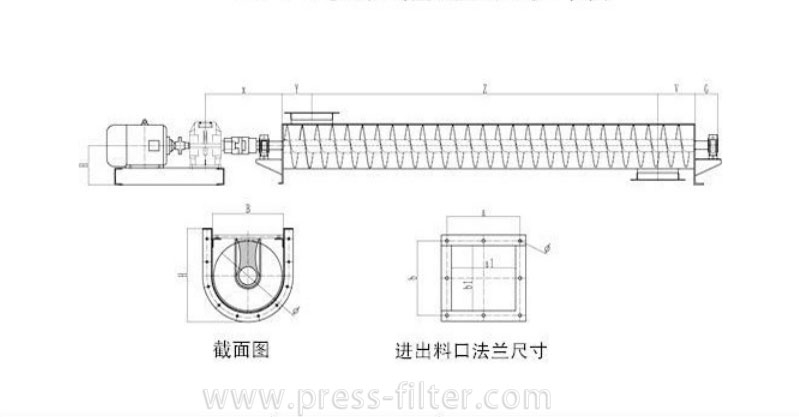

Чертеж винтового конвейера с валом

Преимущества винтового конвейера с валом

1. Корпус шнека машины имеет малый диаметр и высокую пропускную способность, работает с редуктором, обеспечивает большой крутящий момент, производит низкий уровень шума и сконструирован таким образом, чтобы предотвратить утечку масла, что обеспечивает длительную и надежную эксплуатацию с течением времени.
2. Корпус шнека машины имеет небольшой диаметр, большую пропускную способность, использует редуктор, имеет большой крутящий момент, низкий уровень шума, отсутствие утечки масла, и может использоваться в течение длительного времени.
3. Корпус прочный и обладает высокой несущей способностью. Он может выдерживать внешнее силовое воздействие угольной руды и других материалов на корпус.
4. Изготовленный из утолщенной стальной пластины, он прост в использовании, имеет красивый внешний вид и не деформируется во время транспортировки.
5. Простая структура, короткий корпус, прост в установке и использовании, также может быть использован в качестве беговой дорожки для угледобывающих машин.

Параметры винтового конвейера с валом
