Разница между пластинчатым и рамным фильтром и камерным фильтром

Фильтр-прессы бывают разных размеров и подходят для разных случаев. В то же время существуют различные типы фильтровальных плит, такие как камерные, пластинчатые и рамные, мембранные и т. д. Они имеют некоторые различия.

Например, камерные фильтровальные плиты могут выдерживать более высокое давление, чем пластинчатые и каркасные фильтровальные плиты. Обычные фильтровальные плиты выдерживают давление 6 кг, а специальные камерные фильтровальные плиты - 12-15 кг. Кроме того, пластинчато-каркасные фильтровальные плиты были разработаны раньше, а сейчас в основном используются камерные фильтровальные плиты. Пластинчато-каркасные фильтровальные плиты используются только в некоторых специальных отраслях промышленности. В этой статье мы расскажем о различиях между пластинчато-каркасными и камерными фильтровальными плитами.

Конкретные различия между этими двумя фильтровальными пластинами

Различные конструкции фильтрующих пластин

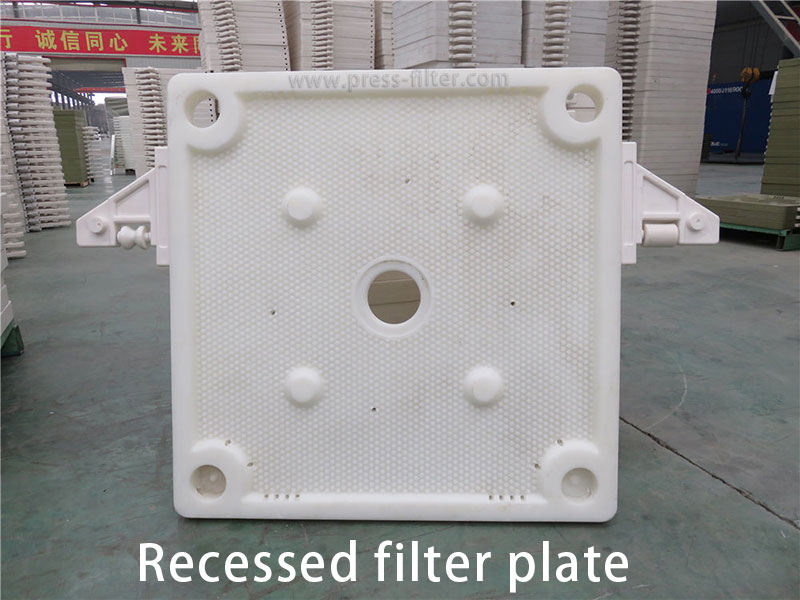

Камерные фильтровальные плиты обычно толще пластинчатых и рамных фильтровальных плит и имеют углубления с обеих сторон. Каждые две одинаковые фильтровальные пластины образуют фильтрующую камеру для размещения материалов. Фильтровальная ткань закрепляется на поверхности фильтровальной плиты, и разделение твердых и жидких веществ происходит через фильтровальную ткань.

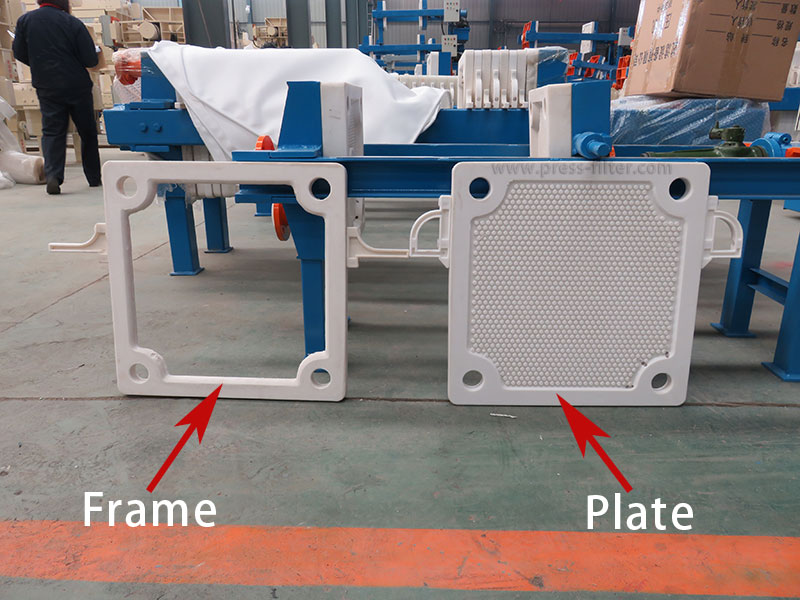

Как следует из названия, пластинчато-каркасный фильтр состоит из фильтрующей пластины и фильтрующей рамы. Фильтрующая пластина и рама образуют фильтрующую камеру, а фильтровальная ткань располагается между фильтрующими пластинами и рамой фильтра для облегчения разделения твердой и жидкой фаз.

Различные положения загрузочного отверстия

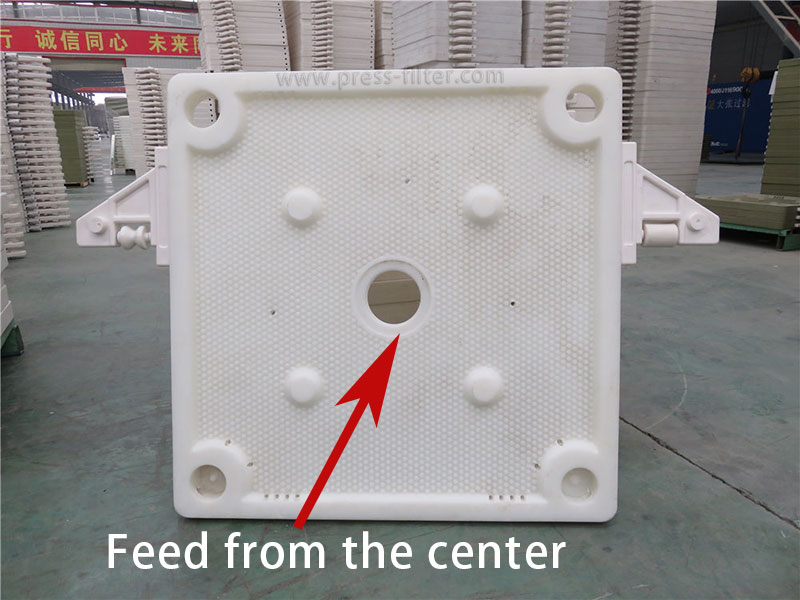

Загрузочное отверстие утопленной фильтровальной плиты обычно расположено в центре фильтровальной плиты. При наличии особых требований оно может быть расположено в верхней части. Фильтруемая жидкость поступает в фильтровальную камеру через загрузочное отверстие. Жидкость разделяется на твердую и жидкую частицы в камере фильтра, остатки фильтра остаются в камере фильтра, а фильтрат вытекает из дренажного отверстия под фильтровальной пластиной через фильтровальную ткань. Такая конструкция утопленной фильтровальной пластины позволяет равномерно распределить подачу в фильтровальной камере, повышая эффективность и эффект фильтрации.

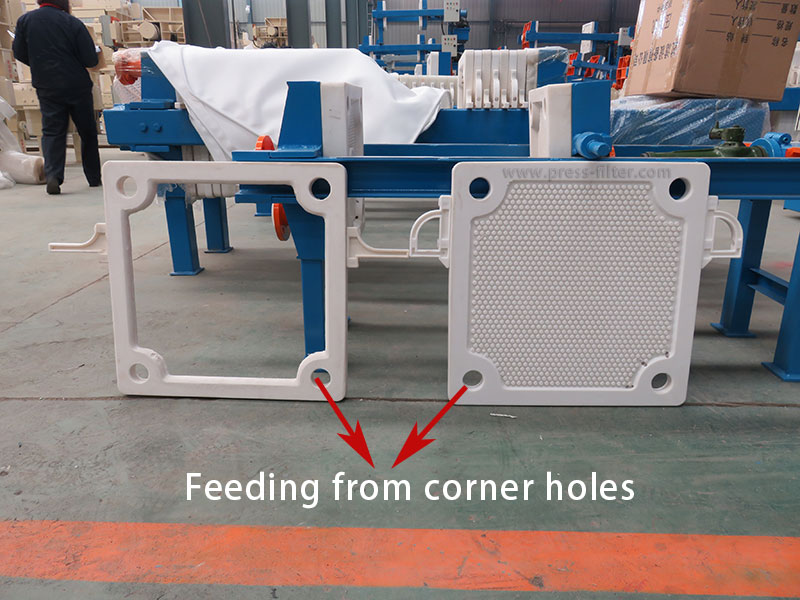

Входные отверстия пластинчато-рамного фильтра обычно расположены по четырем углам фильтрующей пластины. Отфильтрованная жидкость поступает в камеру фильтра через эти отверстия. Однако конструкция угловых отверстий может привести к неравномерному распределению подачи и повлиять на эффект фильтрации.

Различные способы установки фильтровальной ткани

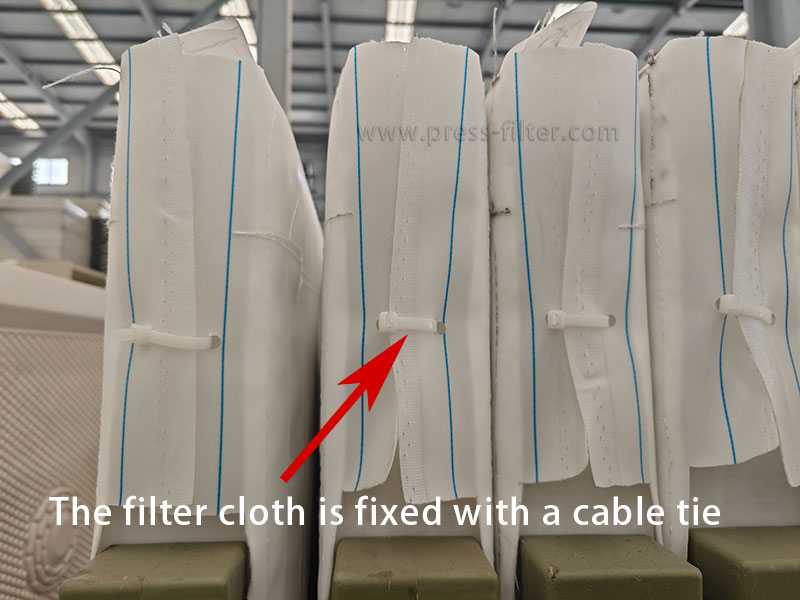

Фильтровальная ткань камерной фильтровальной пластины укладывается плашмя через отверстие в центре и может быть привязана или прикреплена к поверхности фильтровальной пластины с помощью стяжки.

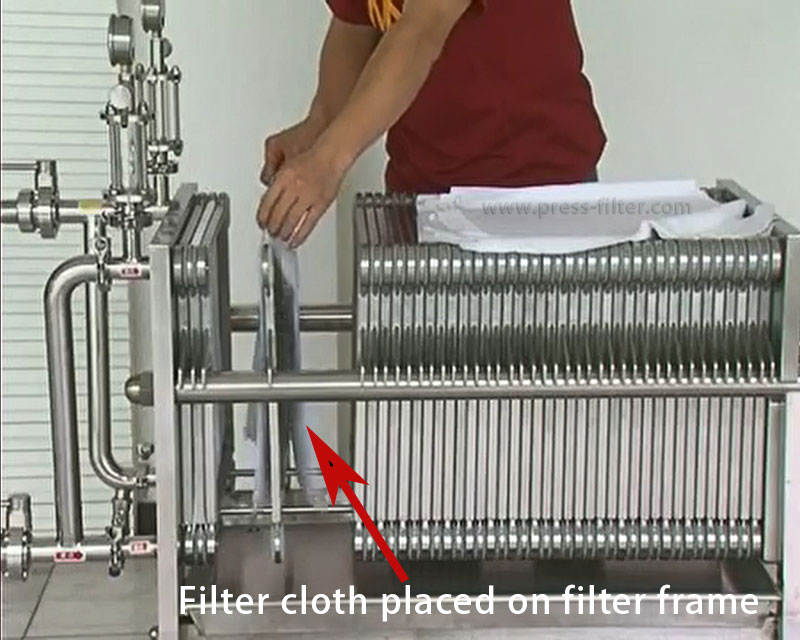

Поскольку пластина и рамка фильтра не имеют отверстия посередине, фильтровальная ткань из двух частей помещается на рамку фильтра и фиксируется.

Различные эффекты фильтрации

Поскольку утопленная фильтровальная пластина сама по себе образует независимую фильтрующую камеру, она обладает хорошей герметичностью и может выдерживать более высокое давление фильтрации, обеспечивая эффективность и эффект фильтрации. Благодаря относительно интегрированной структурной конструкции, эксплуатация относительно проста, а степень автоматизации высока.
Поскольку рама фильтра обеспечивает открытое пространство, распределение подачи может быть неравномерным, что влияет на эффект фильтрации. Кроме того, пластинчатые и рамные фильтры требуют больше ручного управления и не могут работать автоматически.

Заключение

В целом, камерные и пластинчато-рамные фильтровальные плиты имеют свои преимущества и недостатки с точки зрения структуры, положения загрузки, эффекта фильтрации и т.д. Выбор фильтровальной плиты должен определяться исходя из конкретных требований к применению и характера обрабатываемого материала.
