Разница между мембранной фильтровальной пластиной и обычной камерной фильтровальной пластиной

Фильтровальная плита является незаменимой частью фильтр-пресса. В разных случаях используются различные типы и материалы фильтровальных плит. Между мембранной фильтровальной плитой и обычной камерной фильтровальной плитой есть существенные различия по структуре и принципу работы. Ниже приведены их основные отличия.

Различные конструкции фильтровальных пластин

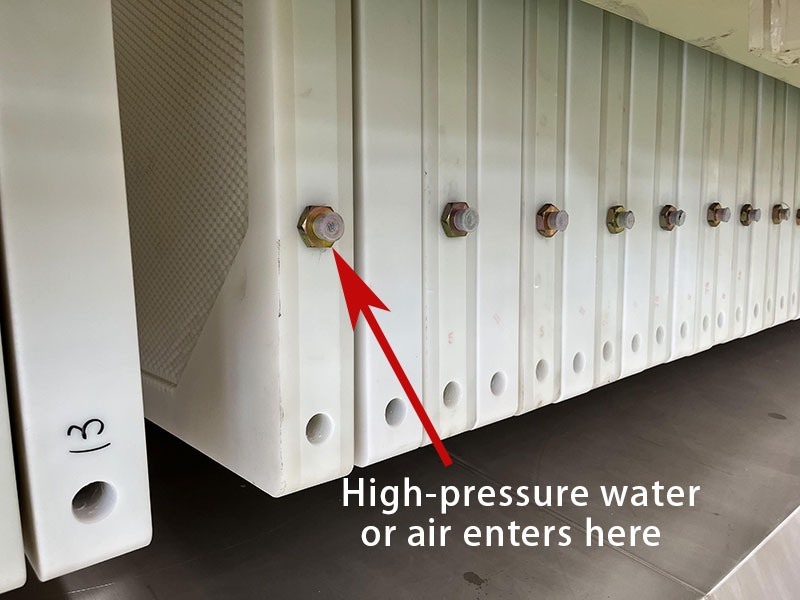

Основное отличие мембранной фильтровальной плиты от обычной фильтровальной плиты заключается в том, что фильтровальная плита имеет дополнительный слой эластичной мембраны. Во время работы, после завершения подачи суспензии, в мембрану мембранных фильтровальных плит подается среда высокого давления (вода или воздух), после чего вся мембрана раздувается для вторичной экструзии фильтровальной крошки, тем самым достигая дальнейшего обезвоживания фильтровальной крошки и улучшая сухость фильтровальной крошки.

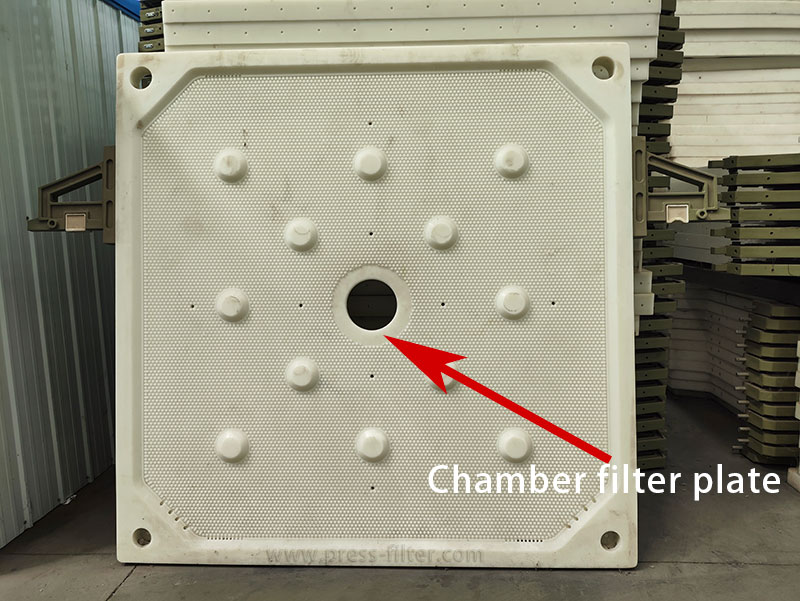

Обычные фильтровальные пластины - это обычные камерные фильтровальные пластины с единой структурой, без внутренней мембраны и вогнутые с обеих сторон фильтровальной пластины. Структура относительно проста и в основном опирается на фиксированную структуру фильтровальной пластины для фильтрации.

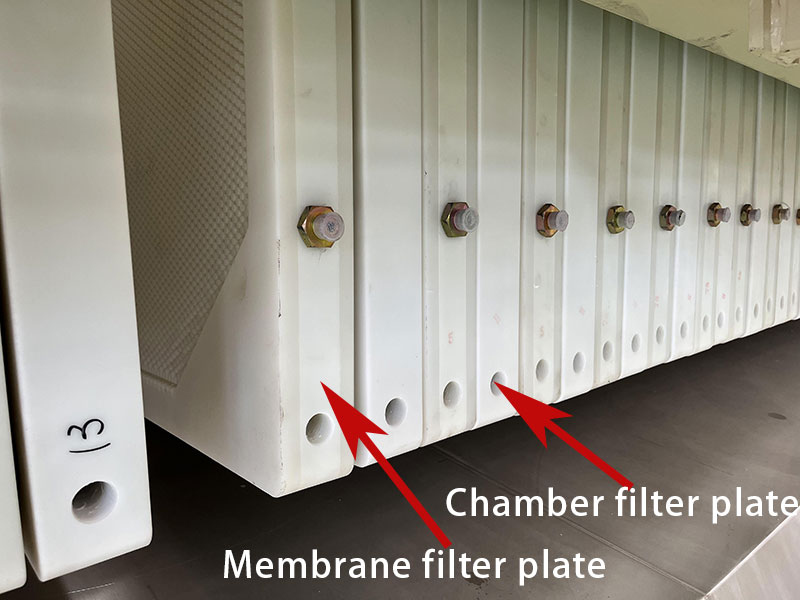

Различные варианты расположения фильтрующих пластин

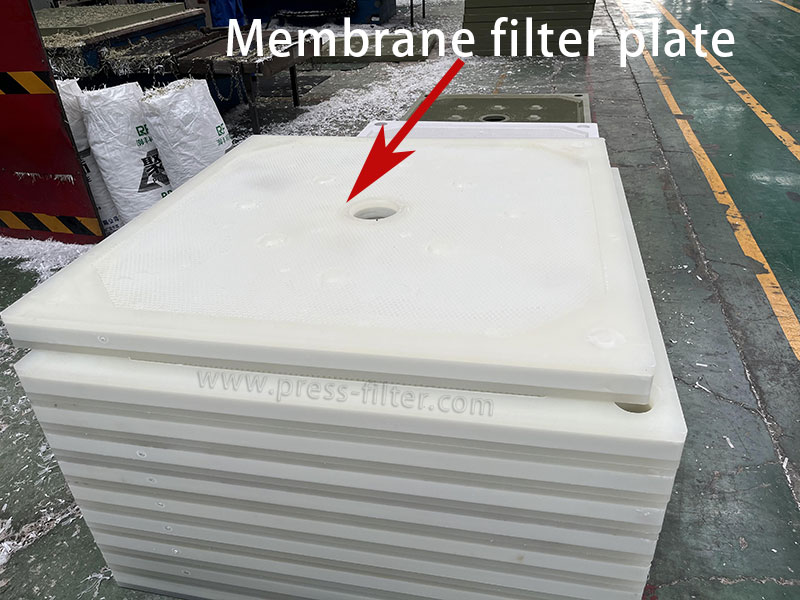

Мембранные фильтрующие пластины обычно состоят из мембранной пластины и камерной пластины. Мембранная пластина содержит гибкую мембрану, которая образует фильтрующую камеру между камерными пластинами. Мембрана расширяется после фильтрации и отжимает фильтровальную лепешку.

Обычные фильтровальные пластины обычно состоят из всех камерных фильтровальных пластин, каждая из которых похожа на другую и не имеет мембранной структуры. Расположение фильтровальных пластин относительно единообразно, и все фильтровальные пластины одинаковы, образуя несколько соединенных фильтровальных камер.

Различные принципы работы

Мембранная фильтрующая пластина: материал поступает в камеру фильтра через загрузочное отверстие, твердые вещества задерживаются на фильтровальной ткани, а отфильтрованная жидкость выводится через фильтровальную ткань. По окончании стадии фильтрации мембрана расширяется за счет нагнетания газа или жидкости, и фильтровальная лепешка отжимается во второй раз, что приводит к дальнейшему сжатию фильтровальной лепешки, снижению ее влажности и улучшению эффекта обезвоживания. Отжатый фильтрат выводится через дренажное отверстие фильтрующей пластины, завершая весь процесс фильтрации.

Обычная фильтровальная пластина: материал поступает в фильтровальную камеру через загрузочное отверстие, твердые частицы задерживаются на фильтровальной ткани, образуя фильтровальную лепешку, а фильтрат выводится через сливной клапан. Обычные фильтровальные пластины не имеют мембран, и фильтровальная лепешка непосредственно выгружается после окончания процесса фильтрации без вторичного отжима.

Различные эффекты фильтрации

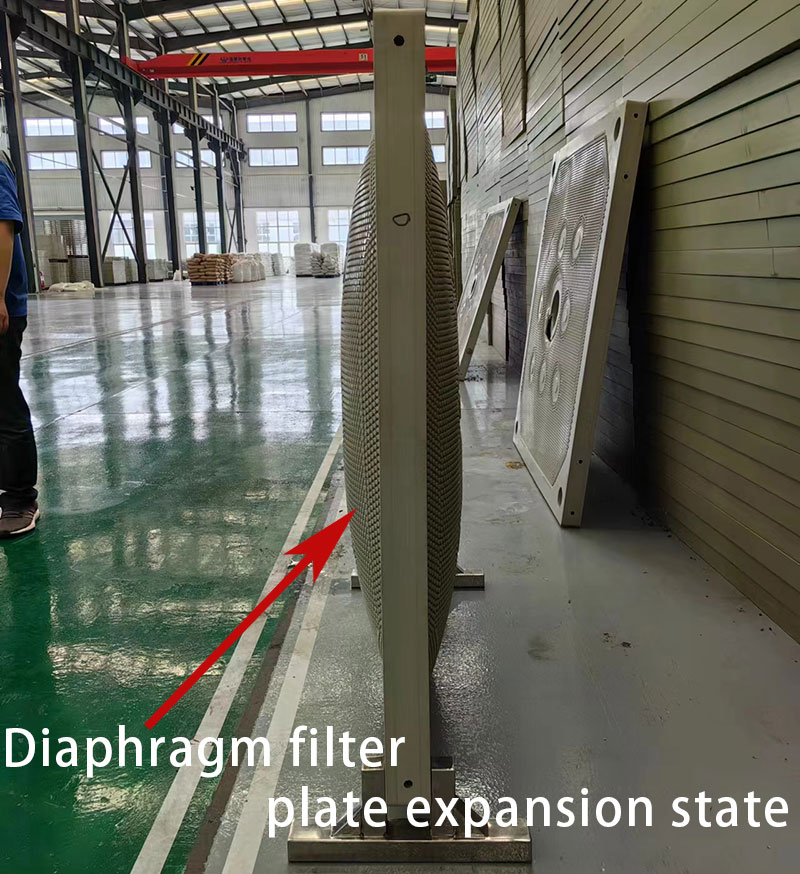

После фильтрации мембранная фильтрующая пластина может расшириться и произвести вторичное отжатие фильтровальной лепешки, еще больше снижая содержание жидкости в фильтровальной лепешке и улучшая сухость фильтровальной лепешки. Благодаря вторичному отжиму конечное содержание влаги в фильтровальной лепешке становится низким, что очень удобно для случаев, требующих эффективного обезвоживания.

Обычные фильтровальные пластины полагаются только на один процесс фильтрации и не могут быть отжаты дважды, поэтому содержание влаги в фильтровальной лепешке относительно высокое. Из-за отсутствия функции отжима мембраны эффективность и эффект фильтрации не так высоки, как у мембранной фильтровальной плиты.

Заключение

В целом, между мембранными и обычными фильтровальными пластинами существуют значительные различия в структуре, принципе работы и расположении фильтровальных пластин. Мембранные фильтровальные пластины могут достигать вторичного отжима, повышать эффективность фильтрации и эффект обезвоживания фильтровальной лепешки, и подходят для фильтрации с высокими требованиями; обычные фильтровальные пластины имеют простую структуру и подходят для общей фильтрации. Их преимущества заключаются в простоте эксплуатации и обслуживания, а также в низкой стоимости. Выбор подходящих фильтровальных плит должен основываться на конкретных потребностях фильтрации и экономических затратах.
